As cortinas de luz de segurança são sensores optoeletrônicos certificados para a instalação e monitoramento de máquinas ou processos onde há risco ao operador.
Os feixes de luz são dispostos bem próximos uns dos outros e quando estes feixes forem interrompidos, um sinal é enviado para o circuito de parada de emergência. De acordo com a resolução da cortina de luz, podem ser utilizadas para proteção de dedos, mãos ou controle de acesso.
As cortinas de luz da série CLS possuem a função EDM (Monitoramento Externo de Dispositivos) que permite o monitoramento de dispositivos como sensores e atuadores em aplicações simples sem que seja necessário a utilização de um outro controlador de segurança.

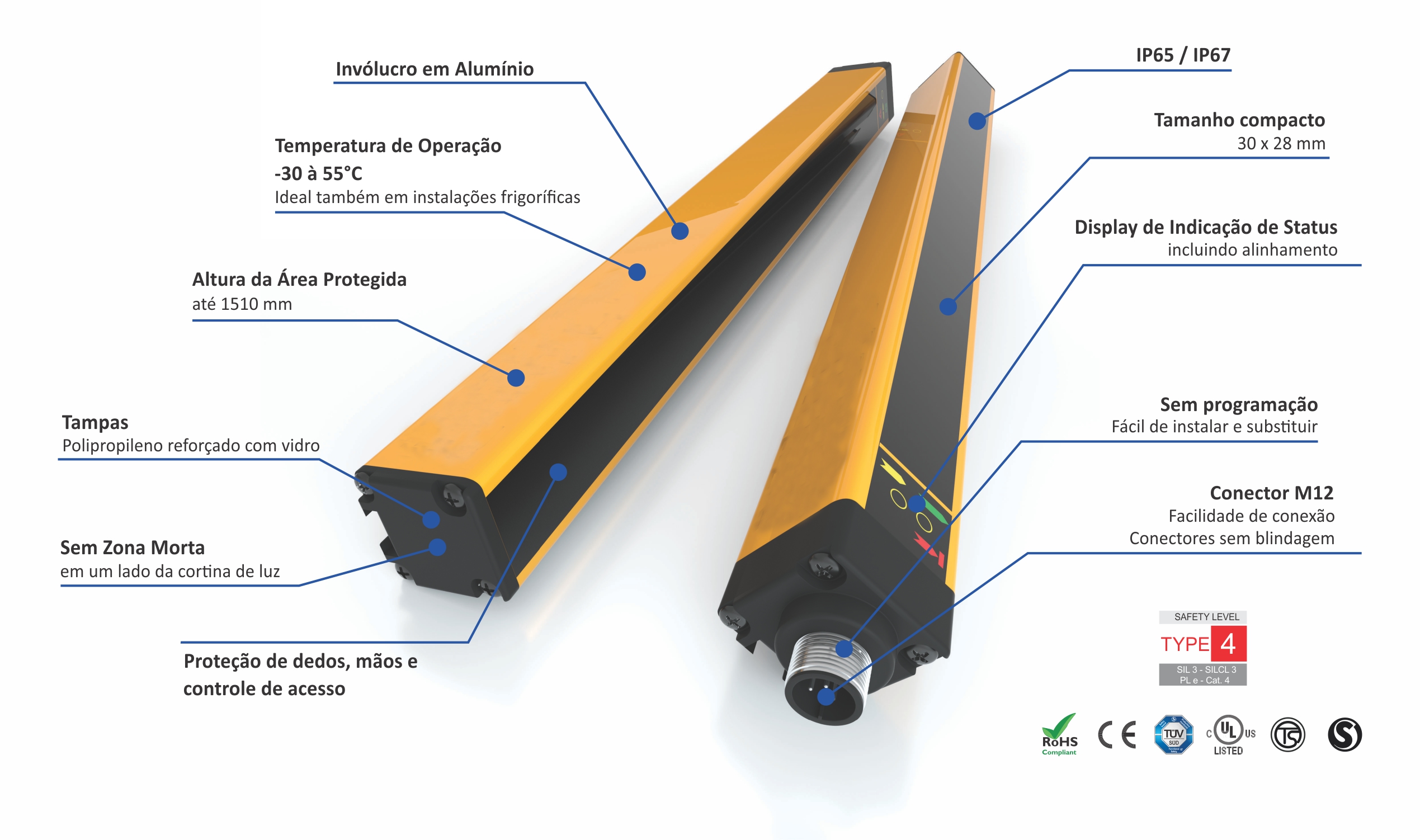

Modelos para proteção de dedos, mãos e controle de acesso
Função de reinicialização integrada, selecionável manual/automática
Entrada de feedback para monitoramento por relês externos (EDM)
Duas saídas estáticas de segurança PNP, autocontroladas
Conectores com cabos não blindados até 15 metros de comprimento
Prensas
Máquinas puncionadoras e dobradoras

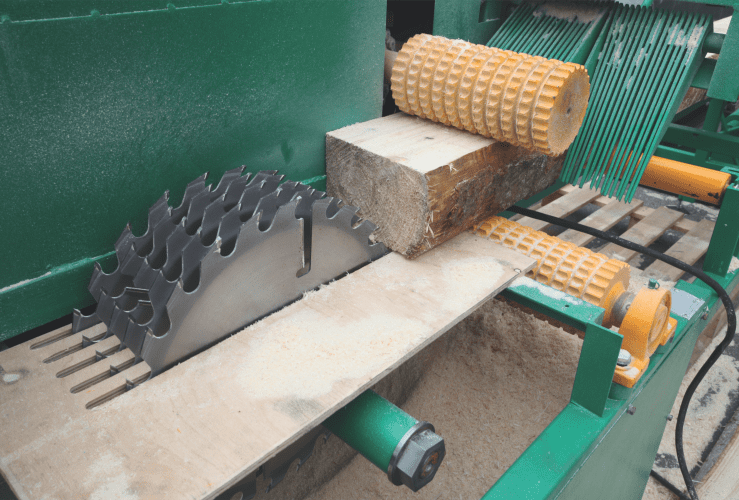

Cortadores e tesouras

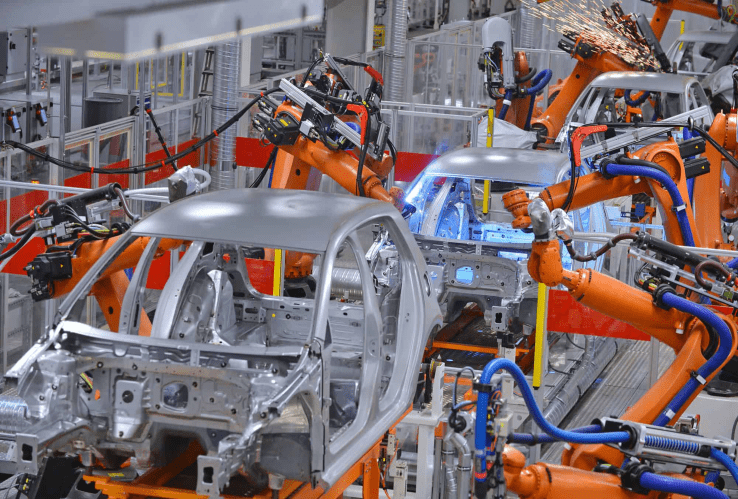

Áreas robóticas
Linhas de montagem

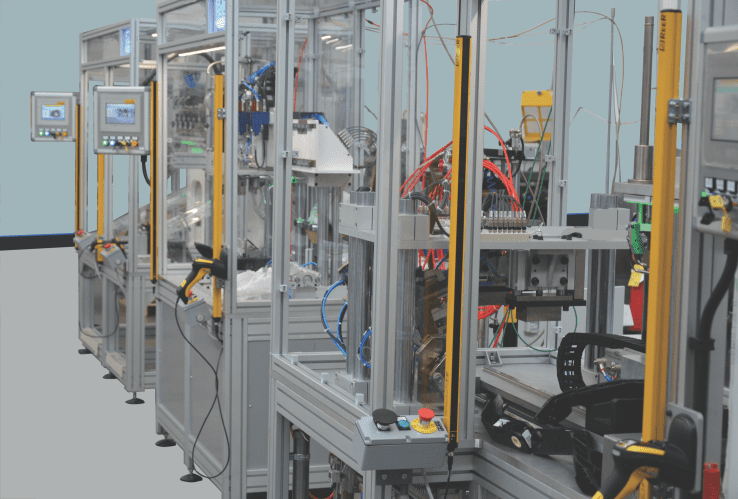

Máquinas de montagem, de pequeno porte
Tipo de Segurança
Define os princípios de autodiagnóstico e segurança contidos no dispositivo; deverá ser escolhido em função do nível de risco que caracteriza a máquina. No caso das cortinas de luz CLS, todas são de categoria 4.
Distância Máxima
Essa é a distância máxima de trabalho que pode existir entre o emissor e o receptor.
Resolução
A resolução de uma cortina de luz é o tamanho mínimo de um objeto que, quando colocado na área controlada, irá obscurecer a zona controlada e, assim, interromper o movimento perigoso da máquina.
Altura Protegida
Essa é a altura controlada pela cortina de luz. Se for posicionado horizontalmente, esse valor mostra a profundidade da zona protegida.
Tempo de Resposta
É o tempo necessário para que a cortina de luz transmita o sinal de alarme a partir do momento em que a zona protegida for interrompida.
Classificação IP
O sistema de classificação de IP (Ingress Protection) classifica o grau de proteção que o invólucro oferece contra o ingresso de objetos sólidos e líquidos em seu interior. As cortinas de Luz Sense possuem grau de proteção IP65/IP67.
| CLS | - | 14 | - | 160 | - | 6 | ||
| Série CLS - Cortina de luz Sense |
||||||||
| Tipo 14 - Proteção de dedos, categoria 4 24 - Proteção de mãos, categoria 4 34 - Controle de acesso, categoria 4 |
||||||||
| Altura Protegida 160- Altura de 160 mm 810- Altura de 810 mm 310- Altura de 310 mm 910- Altura de 910 mm 460- Altura de 460 mm 1060- Altura de 1060 mm 510- Altura de 510 mm 1210- Altura de 12100 mm 610- Altura de 610 mm 1360- Altura de 1360 mm 760- Altura de 760 mm 1510- Altura de 1510 mm |
||||||||
| Distância de Montagem 6- Máximo 6 metros 12- Máximo 12 metros 20- Máximo 20 metros |
||||||||
