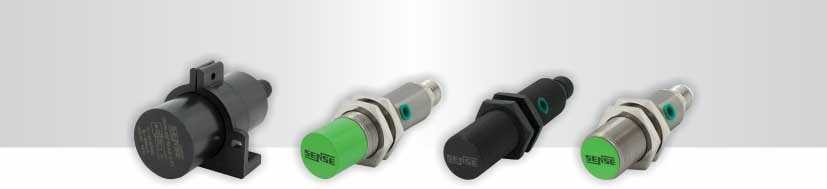

Detecção precisa e confiável para grãos, líquidos e objetos

Os sensores capacitivos são ideais para a detecção de objetos, granulados e pós ou líquidos em contato direto ou mesmo através de paredes de tanques não metálicos, dependendo de sua espessura.

Os sensores capacitivos tubulares são homologados pelo INMETRO / NCC para utilização em atmosferas de Poeira Combustível Explosiva presentes em diversos setores industriais, como moveleiro, têxtil, armazéns e silos de armazenagem de grãos, objetos cortantes e áreas portuárias, etc.

As poeiras combustíveis podem ser formadas, como por exemplo, na manipulação de: soja, milho, trigo, cevada, cacau, algodão, fiapos de algodão, linho, juta e sisal, poeiras metálicas magnésio e alumínio, poeiras de carvão vegetal, carvão mineral, coque de petróleo e negro de fumo, poeiras de produtos químicos, etc.

Os sensores capacitivos tubulares são aprovados no IP69K, permitindo a limpeza com jatos d’ água quente e alta pressão (100 bar a 80°C).

Características

Invólucro em latão ou plástico de engenharia

Modelos para corrente alternada ou contínua

Proteção contra curto e inversão de polaridade

Modelos com cabo padrão de 2 metros

Modelos com conector M12

Indicação de acionamento por LED

Grau de proteção uso geral IP67 / IP69K

Aplicação com poeiras combustíveis

Marcação:
Ex tb IIIC T100°C Db IP65

Classificação IP

O sistema de classificação de IP (Ingress Protection) é publicado pela IEC (International Electrotechnical Commission) e classifica o grau de proteção que o invólucro oferece contra o ingresso de objetos sólidos e líquidos em seu interior

Os sensores da Sense possuem grau de proteção IP65 para aplicações com poeiras explosivas e IP67 / IP69K para aplicações de uso geral.

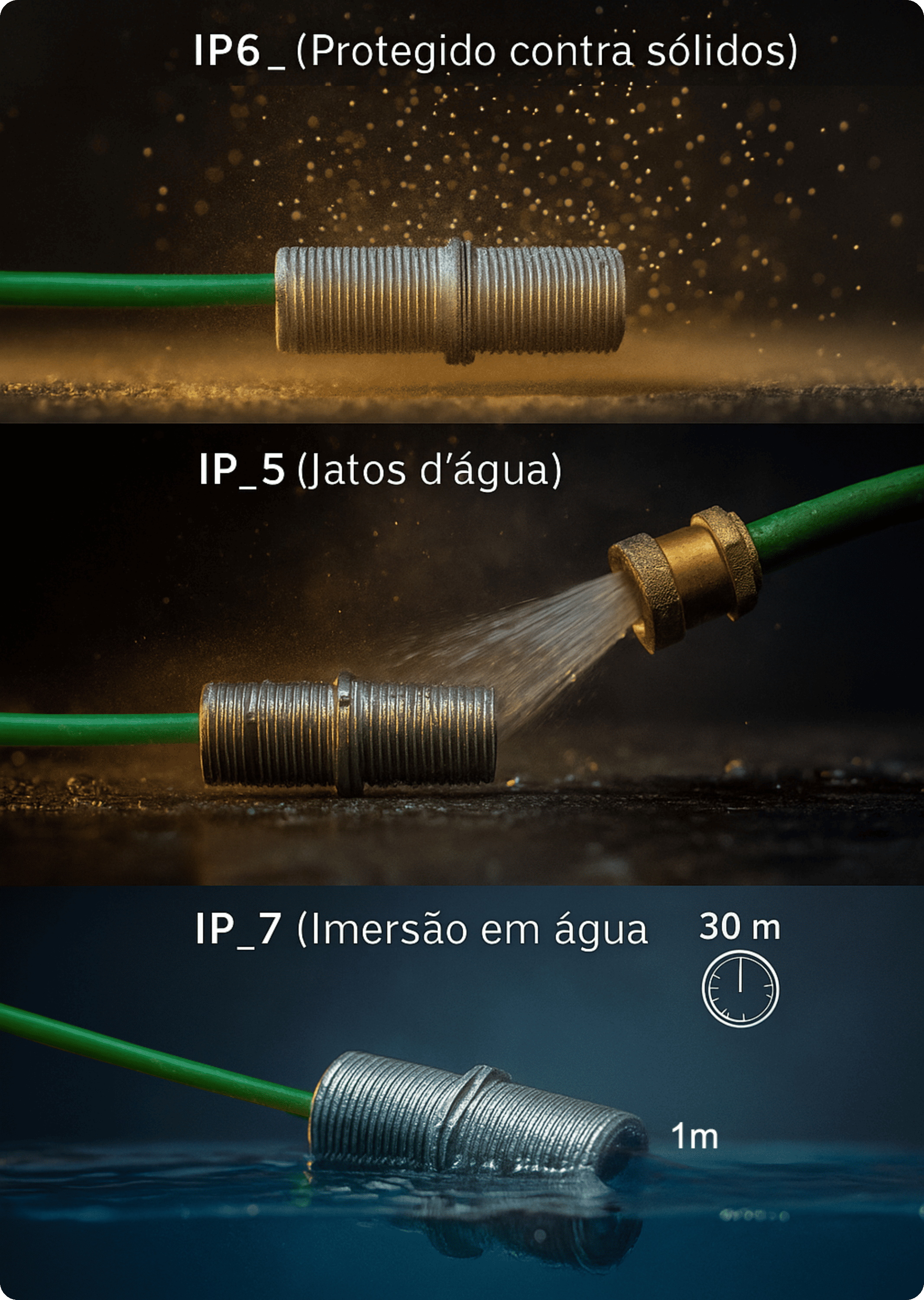

IP65

Os sensores com este grau de proteção são totalmente protegidos contra penetração de sólidos e também a jatos d’água em qualquer direção.

IP67

Os sensores com este grau de proteção são totalmente protegidos contra penetração de sólidos e também a imersão em água à 1 metro por até 30 minutos.

IP69K

É uma classificação alemã que estende a classificação IEC60529 e atende a aplicações onde é necessário uma proteção extra contra alta pressão e alta temperatura.

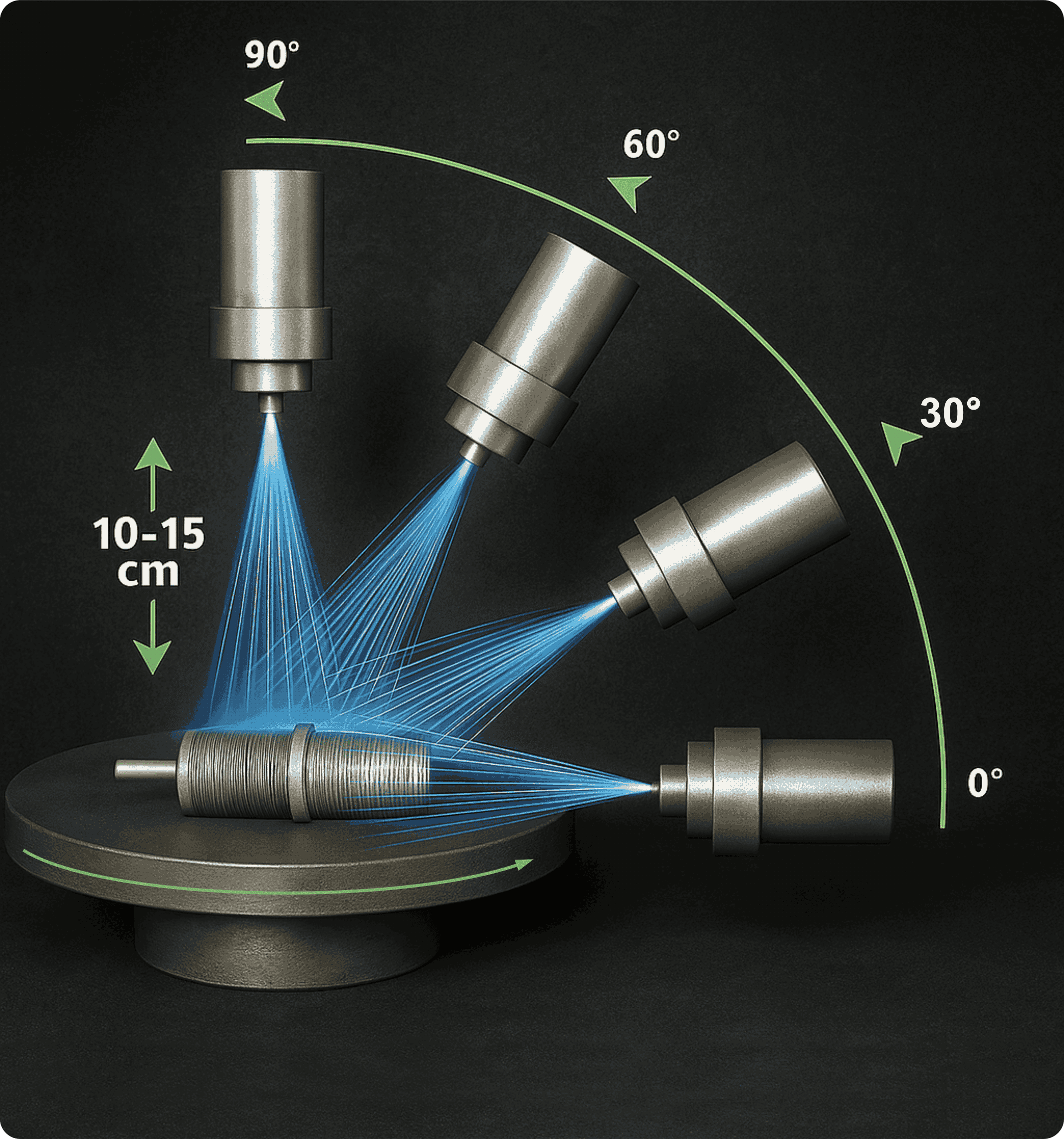

O teste para IP69K é realizado com o sensor sobre uma mesa que gira 5 vezes por segundo e jatos d’água em alta pressão e temperatura vindos de várias direções.

Condições do Teste

* Pressão: 80 ~100 bar

* Distância dos bicos: 10 ~15 cm

* Taxa de vazão: 14 ~16 L/m

* Ângulo dos bicos: 0°, 30°, 60° e 90°

* Temperatura: +80°C / -5°C

* Período de teste: 30 seg em cada ângulo

Como Especificar?

Tipo de Sensor
CS - Sensor de proximidade capacitivo

Distância Sensora
4 - 4 mm
5 - 5 mm
8 - 8 mm
10 - 10 mm
20 - 20 mm
30 - 30 mm
50 - 50 mm

Diâmetro do Tubo
Liso: ∅32mm;
Roscando: M12x1; M18x1 ou M30x1,5

Tubo
__ - tubo liso
G- Tubo roscado

Tipo de Tubo
I- latão com banho de níquel, led traseiro
M- latão com banho de níquel, led lateral
P- plástico de engenharia, led traseiro
X- aço inox, led traseiro
T- latão com banho de PTFE, led traseiro

Comprimento do Tubo
50- 50 mm: M18 e M30
70- 70 mm: ∅32mm; M12; M18 e M30

Tipo de Saída
E - corrente contínua 3 fios NPN NA
E2 - corrente contínua 3 fios PNP NA
A - corrente contínua 4 fios NPN NA+NF
A2 - corrente contínua 4 fios PNP NA+NF
UA - corrente contínua ou alternada 2 fios NA
UF - corrente contínua ou alternada 2 fios NF
UZA - corrente contínua ou alternada 2 fios NA com proteção contra curto-circuito
UZF - corrente contínua ou alternada 2 fios NF com proteção contra curto-circuito

Ajuste de Sensibilidade
_ - Sem ajuste de sensibilidade
J - Com ajuste de sensibilidade

Conexão Elétrica
__ - Cabo PVC 2 metros
6 - Cabo PVC 6 metros
10 - Cabo PVC 10 metros
15 - Cabo PVC 15 metros
20 - Cabo PVC 20 metros
25 - Cabo PVC 25 metros
V1 - Conector M12 - 4 pinos

Classificação de Área
__ - Aplicações em áreas industriais comuns
Ex - Certificado para aplicações em área classificada

Atenção: Nem todas as combinações da chave de códigos acima são tecnicamente viáveis, recomendamos utilizar os filtros da aba "Part Number ou consultar nossa Engenharia de Aplicações" para especificar corretamente os produtos.
