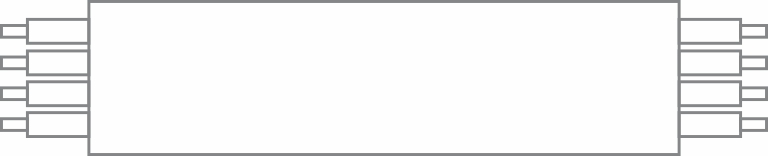

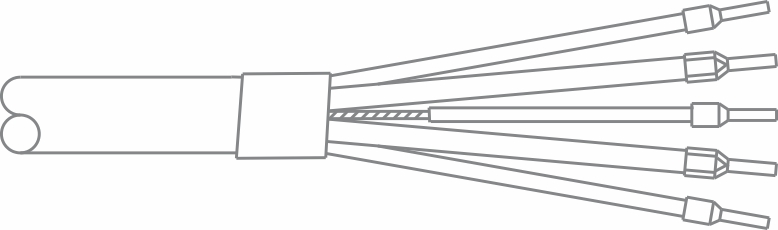

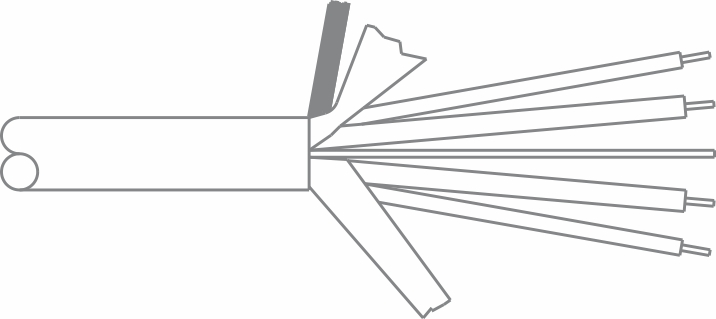

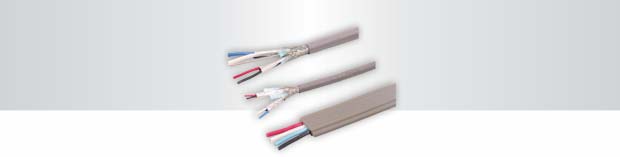

Cabos para Rede DeviceNet Os cabos DeviceNet são compostos de dois pares de fios, um para alimentação 24 Vcc ( vermelho e preto ) e outro para os sinais e a comunicação digital, CAN L ( azul ) e CAN H ( branco ). Os cabos redondos tipo PP possuem uma fita de aluminio sobre os pares de alimentação e comunicação e ambos são envolvidos por uma malha de aterramento de fios trançados e possui um condutor não isolado de dreno para as conexões de aterramento nos equipamentos. Cabo Grosso: O cabo DeviceNet grosso, também conhecido como Trunk Cable, possui um diâmentro externo de 12,5mm, com capa de PVC. Utilizado como cabo tronco da rede pode chegar até 500 m de comprimento. Cabo Fino: O cabo DeviceNet fino, também conhecido como Thin or Drop Cable, possui um diâmentro externo de 7mm, com capa de PVC e presta-se principalmente para as derivações dos cabo tronco da rede para os equipamentos. Cada derivação ( drop ) pode chegar até 6 m. Cabo Flat: O cabo DeviceNet Flat, possui dimensões de 5,3mm de espessura por 19,3mm de largura e foi desenvolvido para ser utilizado com conectores especiais, que utilizam a técnica de perfuração, onde pinos condutores vampiros que perfuram a isolação do cabo e conectam-se aos condutores.
