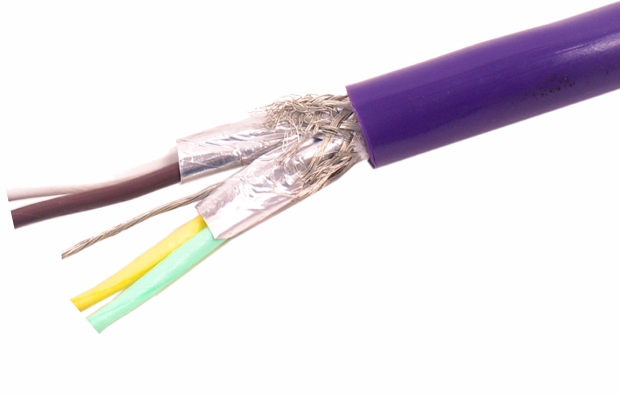

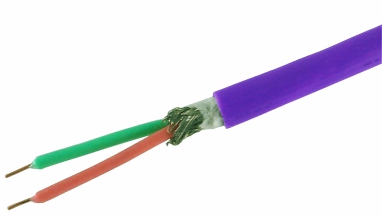

Cabos para Rede Profibus DP Existem dois tipos de cabo Profibus DP: um com dois pares de fios que foi desenvolvido para a transmissão dos sinais e da alimentação dos elementos de campo evitando o lançamento de dois cabos separados e outro com apenas um par, para o sinal, devendo-se lançar outro par de cabos para a alimentação dos equipamentos de campo. Cabo 2 vias É composto por um par de comunicação vermelho (B - Positivo) e verde (A - Negativo). Estes fios são envolvidos por malha de blindagem composta de fios trançados. Caso a opção seja pelo cabo DP 2 fios, será necessário a utilização de um segundo cabo para levar a alimentação 24 Vcc para os escravos DP. Cabo 4 vias Foi desenvolvido para a transmissão dos sinais digitais e da alimentação dos elementos de campo evitando o lançamento de dois cabos separados.O cabo Profibus DP a 4 fios é composto de dois pares trançados, um para a alimentação 24 Vcc (marrom e branco) e outro para os sinais de comunicação digital, A (amarelo) e B (verde). Cada um dos pares são torcidos e envolvidos por uma fita metálica e o conjunto possui uma malha de blindagem composta de fios transados e possui um condutor não isolado de dreno para as conexões de aterramento nos equipamentos.
