Módulos I/O AS-Interface

Módulos I/O AS-Interface

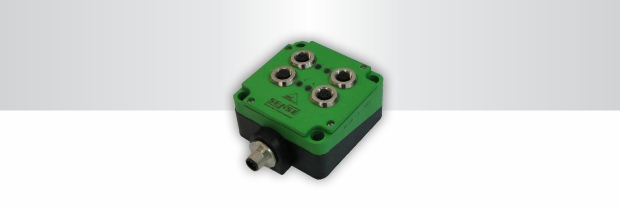

Módulos para Campo - Linha D1

Possui invólucro compacto, com configurações de entrada para sinais digitais e saídas para sinais digitais e/ou relé. Disponível nas versões com conector padrão M12 ou com conector de saída de rede tipo vampiro para cabo flat AS-Interface.

Características

 Módulos I/O Ultra Compactos

 Facilidade de conexão em campo

 Conexão dos I/Os via conector M12 fêmea

 Conexão da rede via conector M12 macho ou tipo vampiro, próprio para cabo flat

 Os módulos possuem LEDs de alta visibilidade que indicam a condição das entradas e saídas

Conector M12

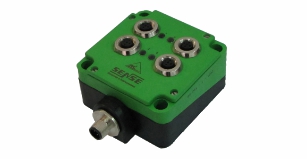

Módulo com conector M12

Conector Vampiro

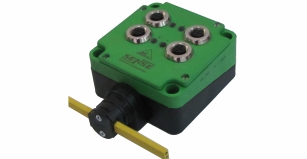

Módulo com conector vampiro

LEDs de Sinalização

Os módulos possuem 5 LEDs de alta visibilidade que tem a função de indicar as condições das entradas e saídas e o status da rede:



Entradas

Amarelo aceso: indica o acionamento das entradas.

Vermelho aceso: indica curto nas entradas.



Saídas

Amarelo aceso: indica o acionamento das saídas.

Vermelho aceso: indica curto nas saídas ou saída aberta quando ativa.



Rede

Verde aceso: comunicando com a rede e fonte sem problemas.

Vermelho aceso: sem comunicação com a rede ou fonte fora de faixa de tensão.

Pisca vermelho/verde: curto circuito nas entradas ou saídas.

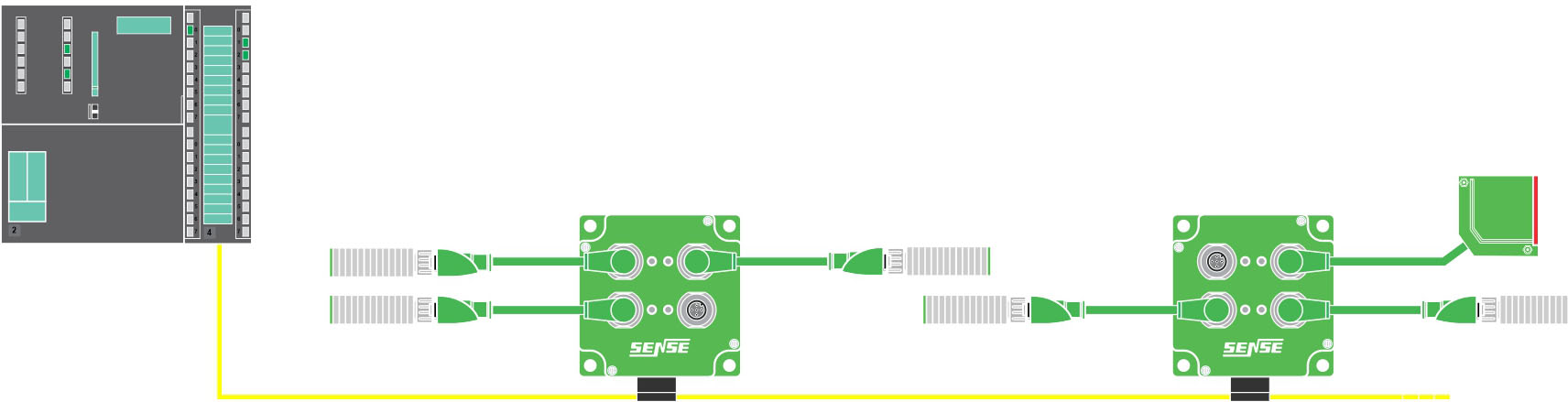

Topologia na Rede AS-Interface

Topologia de Rede

Como Especificar?

   ASI3.3  -  D1  -  4EP  -  V1
 Versão
 ASI3.3 - Módulo I/O AS-Interface versão 3
 Invólucro
 D1 - Invólucro compacto (80x80 mm)
 Entradas / Saídas
 4EP - 4 entradas digitais
 4ST - 4 saídas digitais
 4EP-2SR - 4 entradas digitais + 2 saídas a relé
 Conexão da Rede
 V1- Conector M12
 VY- Conector para cabo flat
