Derivador Motor Ex

O sistema de derivação foi desenvolvido para utilização em válvulas com atuador elétrico, instalado em atmosferas potencialmente explosivas, promovendo segurança para a manutenção da planta.
No caso de manutenção do atuador sempre que o motor elétrico é desligado, o Derivador Motor Ex desenergiza automaticamente a rede industrial (Ex: Profibus, Pakscan, etc.), permitindo que o atuador seja removido da válvula para manutenção, sem interromper a operação do restante dos equipamentos.
O equipamento não interrompe o cabo da rede principal que interliga com outras válvulas ou dispositivos, permitindo que somente o equipamento conectado a derivação possa ser removido para a manutenção sem o risco de causar a ignição da atmosfera explosiva pois os cabos dos spurs da rede não estão energizados.

Topologia com Atuadores Elétricos

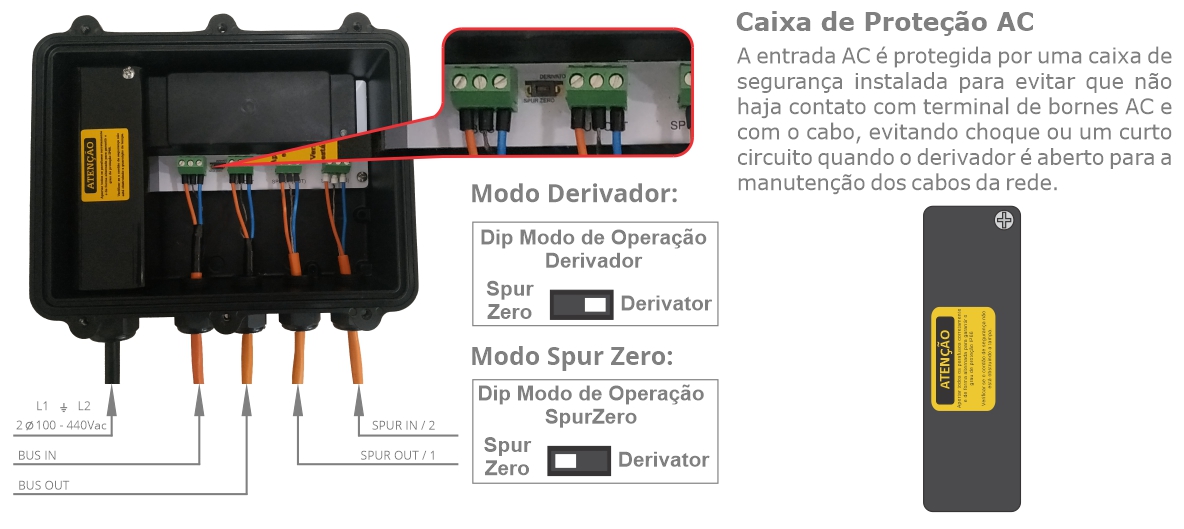

Configuração Interna

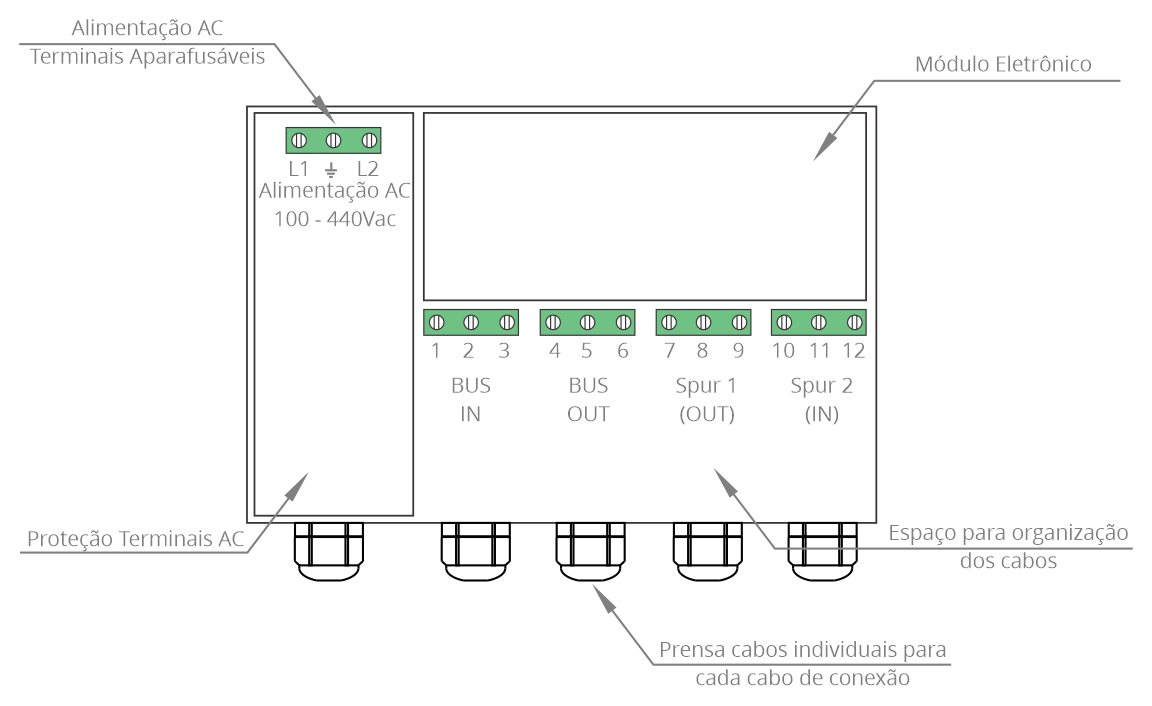

Descrição dos Terminais

Modo Derivador

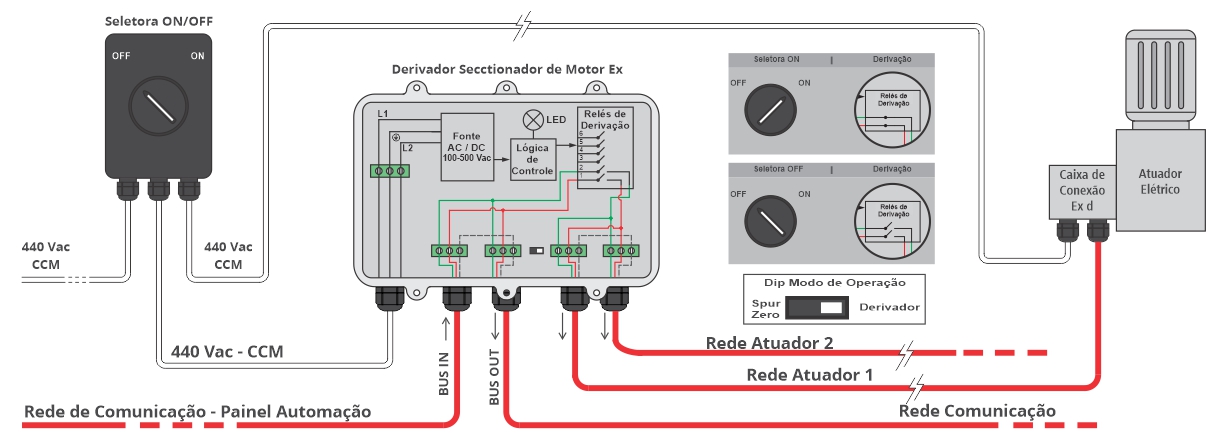

Nesse modo de operação, a rede principal é distribuída em dois pontos. Quando a alimentação CA da derivação é interrompida, a lógica de controle do derivador começa a temporizar 5 segundos antes de desligar as derivações conectadas ao atuador elétrico. Esse tempo de 5 segundos é suficiente para o atuador elétrico enviar um sinal de perda de energia CA antes de ser desconectado da rede de comunicação.
Derivative Mode

Leds Derivador
Os LEDs de sinalização estão localizados na lateral do equipamento, junto aos prensa cabos. Os LEDs da derivação são bicolores e no modo derivador todos ficam vermelhos, conforme figura abaixo.

Modo SpurZero
O modo Spur Zero faz com que o cabo de rede entre e saia do equipamento sem criar um desvio da rede principal. Quando a alimentação AC do derivador for interrompida a lógica de controle do derivador inicia a temporização de aproximadamente 5 segundos antes de desviar a rede de comunicação do módulo eletrônico do atuador. Esse tempo de 5 segundos é suficiente para que o módulo eletrônico do atuador sinalize que perdeu a alimentação AC antes de ser desligado da rede de comunicação.

Leds SpurZero
Os LEDs de sinalização estão localizados na lateral do equipamento, junto aos prensa cabos.

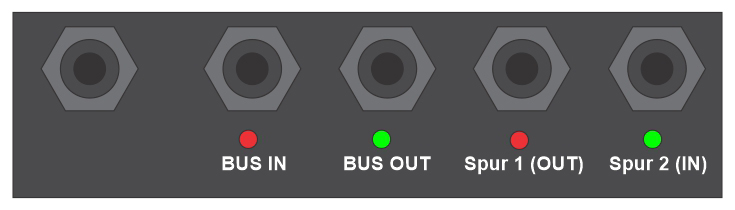

Os LEDs da derivação são bicolores e no modo SpurZero os LEDs BUS IN e Spur 1 (OUT) ficam vermelhos e os LEDs BUS OUT e Spur 2 (IN) ficam verdes, conforme figura abaixo.

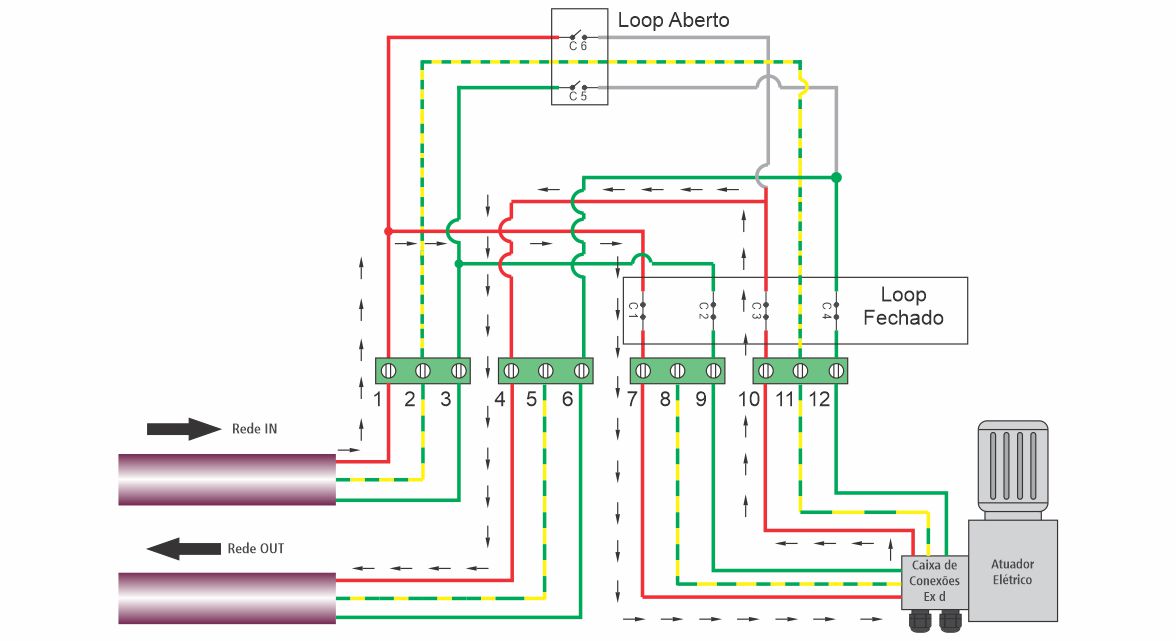

Modo Spur Zero - Operação Normal (com alimentação AC)

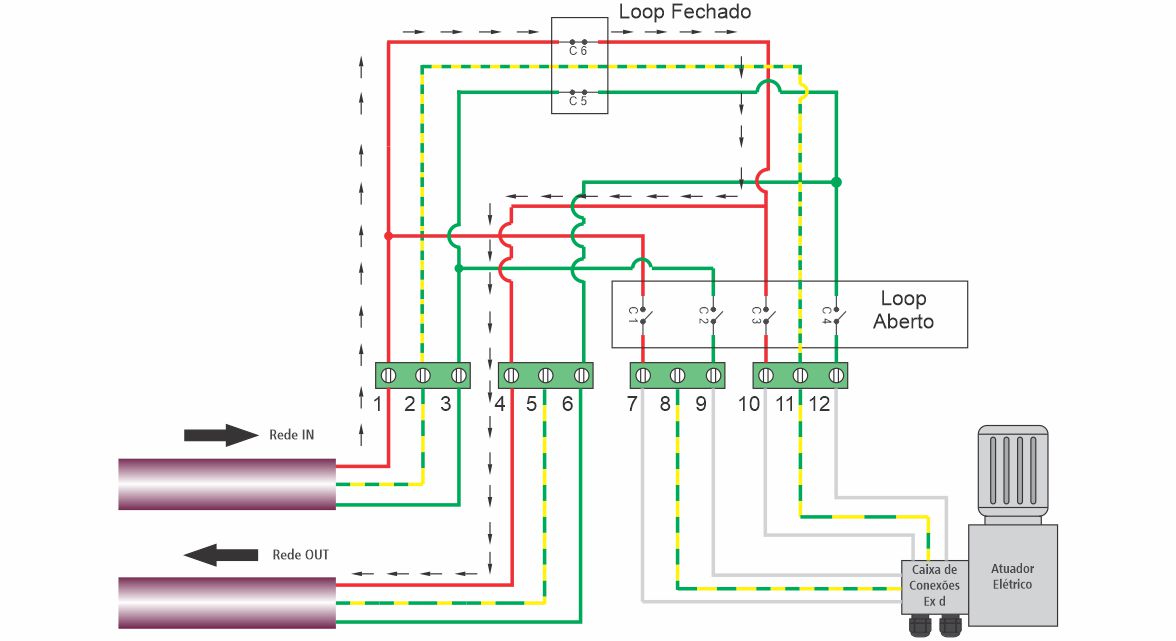

Modo Spur Zero - Manutenção (sem alimentação AC)

Cabo Spur Zero
No modo Spur Zero pode-se optar por dois tipos de cabo:
Cabo Simples:Com 1 par de fios sendo necessário um cabo para o spur ir até o atuador e outro cabo simples para o circuito da volta. Neste caso, as duas entradas de cabo do spur são utilizadas.
Cabo Duplo:Com 2 pares de fios, sendo que um dos pares leva a rede para o atuador e o outro par para o retorno da rede. Nesta versão, apenas uma entrada de cabos do spur é utilizada.

Como Especificar?

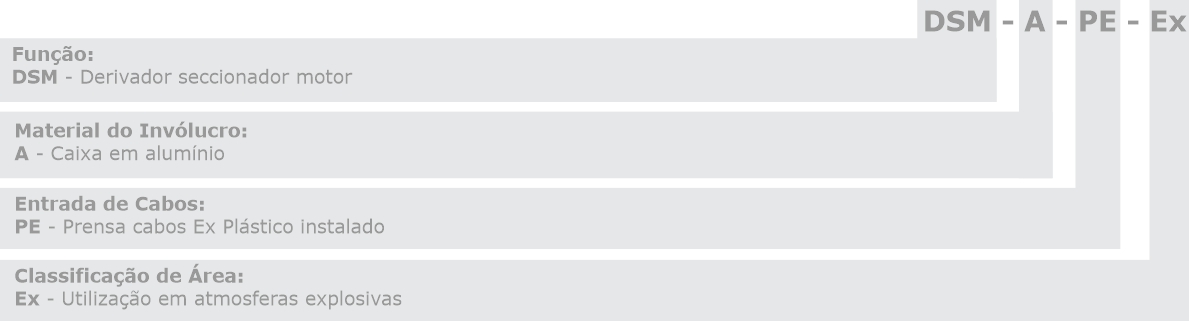

Chave de Códigos DSM
