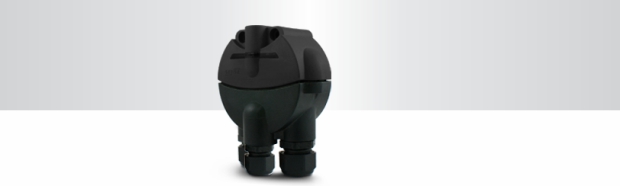

O GDP32P é um dispositivo de proteção contra surtos para as redes Foundation Fieldbus e Profibus PA, aplicado em plantas com alto risco de queda de raios ou picos de tensão.
Características Aplicação em áreas classificadas Máxima corrente de surto 20kA Possui centelhador interno Conectores plug-in que facilitam a conexão Montagem em campo com grau de proteção IP66 Tipo de proteção: Ex e m
Funcionamento

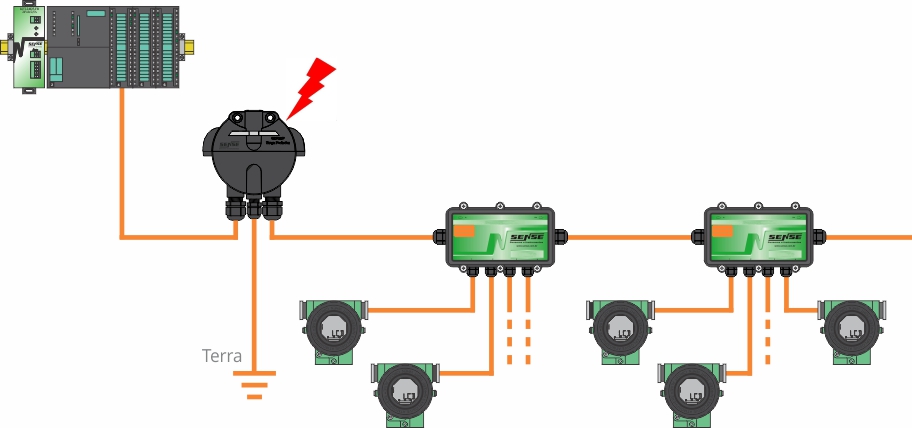

O GDP32P é um dispositivo de proteção contra surtos (DPS) para rede Foundation Fieldbus e Profibus PA, aplicado em plantas com alto risco de queda de raios ou picos de tensão.
O protetor atua no momento em que ocorrem descargas atmosféricas ou sobretensões, drenando todo o excesso de tensão e desviando para o aterramento, evitando danos aos instrumentos conectados à rede.
Possui um circuito com componentes de alta capacidade de descarga e com alta velocidade de resposta, atuando como limitador de corrente e tensão.
Após a ocorrência de um surto, o protetor automaticamente retorna à condição normal de proteção. O DPS não altera as características nem a confiabilidade do sistema ou dos instrumentos conectados, permitindo a passangem do sinal sem interferir na comunicação da rede.

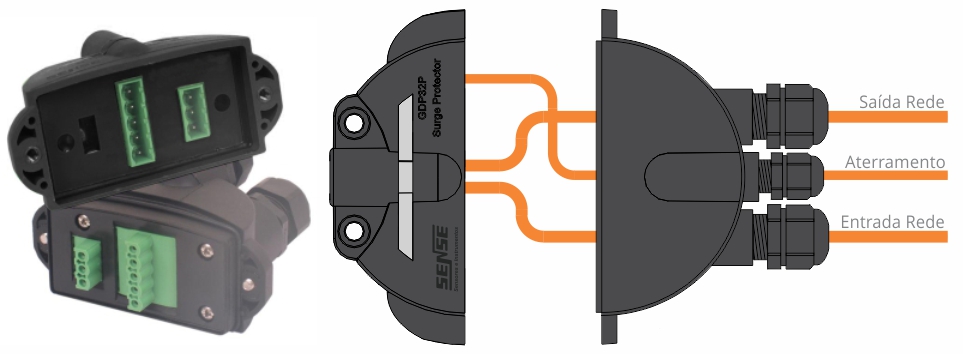

Sistema de Conexão
O Sistema de Conexão tipo plug-in facilita a conexão e desconexão tanto dos cabos de entrada e saída da rede como do cabo de aterramento. O sistema permite entrar e sair do invólucro do protetor com o cabo de rede através de prensa cabos PG 13,5, já o cabo de aterramento utiliza o prensa cabos PG9.
Aplicação em áreas classificadas
