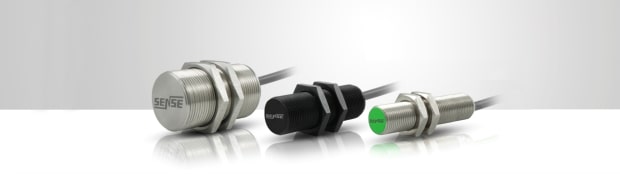

| Detecção confiável através de campo magnético
Características
Funcionamento
Os sensores magnéticos foram idealizados para detectar campo magnético, gerado por um imã permanente (ou até por um eletroímã). A frente do sensor possui um componente eletrônico sensível ao campo magnético, que se excitado por um ímã, altera sua característica gerando um sinal para o estágio de saída do sensor. Superfície Sensora Como o elemento de detecção do campo magnético está posicionado na face sensora e o sensor não possui nenhuma blindagem, o campo magnético penetra também pela superfície lateral do tubo. Distância Sensora Como o sensor detecta campo magnético, não existe uma distância padrão para o sensor, pois não temos normalizado nenhum alvo padrão, ou seja, um imã com valor de campo magnético padronizado. Desta forma, quanto maior a intensidade do campo magnético gerado pelo imã, maior será a distância.
Aplicações
Existem várias possibilidades de aplicações para os sensores magnéticos, entre elas estão as duas citadas abaixo: Válvulas Lineares Um bom exemplo de aplicação seria na detecção da posição de válvulas lineares, onde seria necessário dois sensores, um para posição aberta e outra para posição fechada da válvula. Nesse caso os imãs acionadores devem ser instalados em um suporte fixo no eixo da válvula. Cilindros Pneumáticos Outro exemplo de aplicação é a de detecção da posição da haste em cilindros pneumáticos. Baseado no fato que os campos magnéticos ignoram metais não ferrosos, é possível detectar um ímã fixo na haste atráves da parede de alumínio do cilindro.
Acionamento
Como já mencionado a distância sensora depende da intensidade de campo magnético, que no caso dos acionadores magnéticos da Sense dependem do seu tamanho. A tabela abaixo mostra as distâncias a serem consideradas utilizando os acionadores para sensores CC-2 fios, NPN, PNP, NAMUR: Nota: Os acionadores magnéticos não acompanham os sensores e dever ser pedidos separadamente. Para sensores com configuração elétrica saída Reed (RD) temos a seguinte tabela de distâncias sensoras conforme acionador: Nota: Os acionadores magnéticos não acompanham os sensores e dever ser pedidos separadamente. Campo Magnético Como o campo magnético pode atravessar metais não ferrosos, tais como: alumínio, cobre, latão; desta forma consegue-se detectar o acionador (imã) através de paredes metálicas.

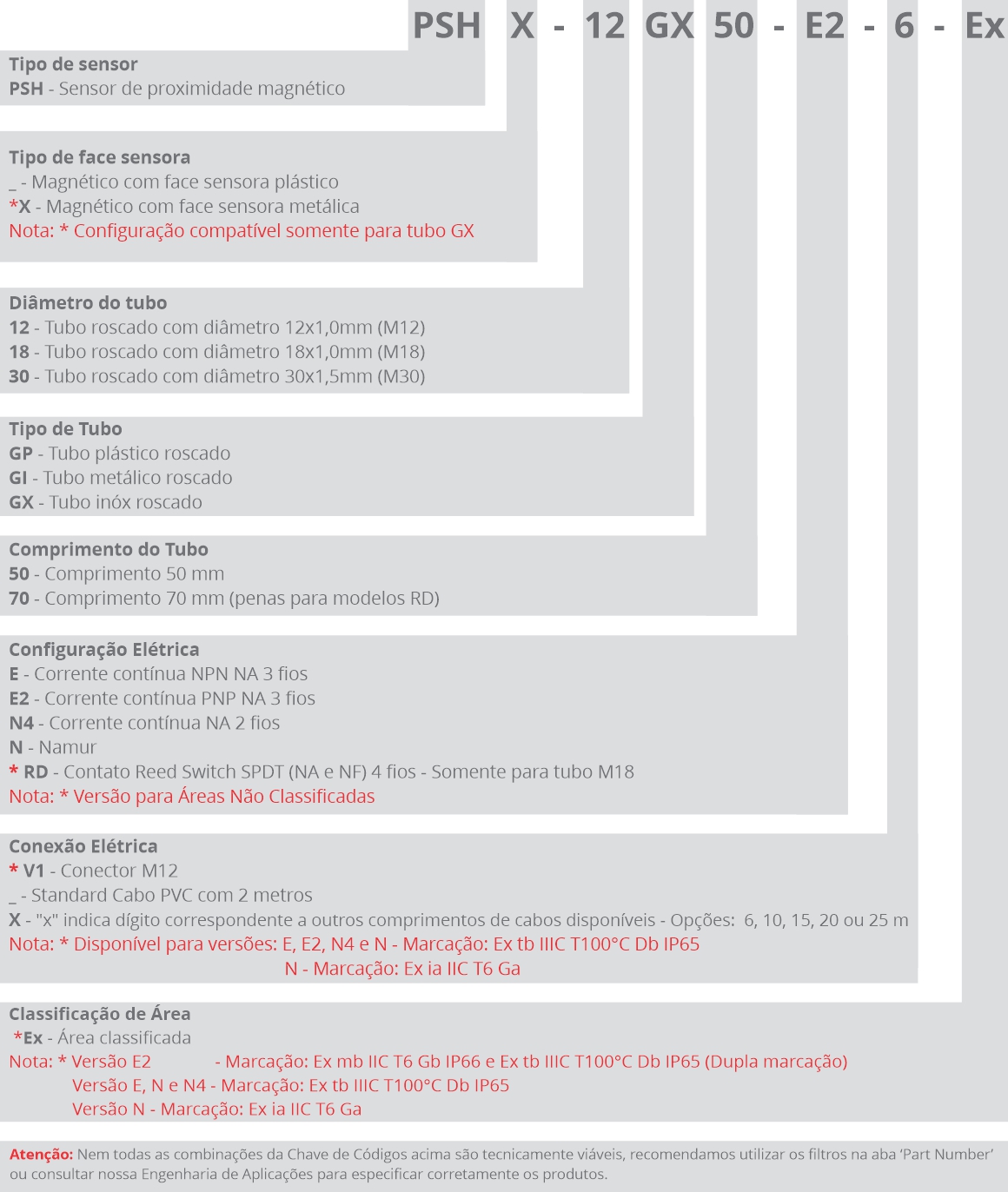

Como Especificar?
|
Modelos em CC, CA/CC e NAMUR para áreas classificadas
