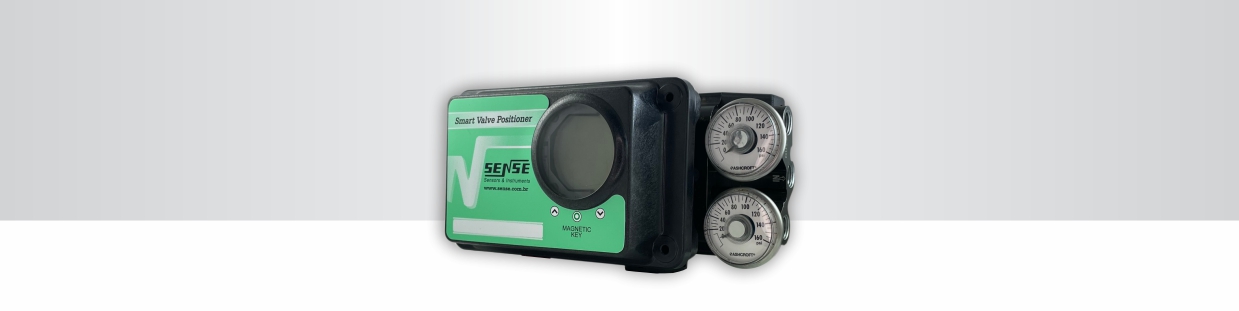

Posicionador Digital PD200

PD200

Posicionador digital completo
Hart opcional e display multifunção
Muitos recursos de configuração e auto setup

O PD200 é compacto e o mesmo modelo pode ser instalado em atuadores rotativos ou lineares, sendo utilizado em aplicações com atuadores simples e de dupla ação.
O Posicionador Inteligente converte um sinal de corrente em um sinal de pressão, proporcionando um posicionamento preciso da haste da válvula.
Opcionalmente, o posicionador pode ser fornecido com a tecnologia HART. O posicionador é projetado para ser instalado em áreas com risco de explosão e é certificado como intrinsecamente seguro e possui um grau de proteção contra penetração de líquidos IP66.

Características

Interface com display de grande visibilidade

Configuração local via botões sem a necessidade de abrir o invólucro

Configuração remota através do protocolo HART®

Instalação facilitada, rápido comissionamento e ajuste

Recursos de auto calibração e FAST PID

Diagnósticos que ajudam a reduzir o tempo de correção de falhas

Utilizado em atuadores de ação simples ou dupla

Compatível com a maioria dos modelos de atuadores

Gama variada de suportes para diversos modelos e tamanhos de válvulas de diferentes fabricantes

Utilizado em válvulas lineares com curso de 8 mm a 200 mm

Pode ser instalado em válvula rotativas com movimento de 20º a 120º

Proteção contra transientes

Proteção da configuração que impede a alteração da configuração por pessoas não autorizadas

Sensor de posição sem contato por Efeito Hall

Pressão de ar de alimentação de 40 a 150 psi

Modelos de uso geral ou intrinsecamente seguros

Configuração da curva característica de válvula

Compatibilidade eletromagnética de acordo com IEC61326-1

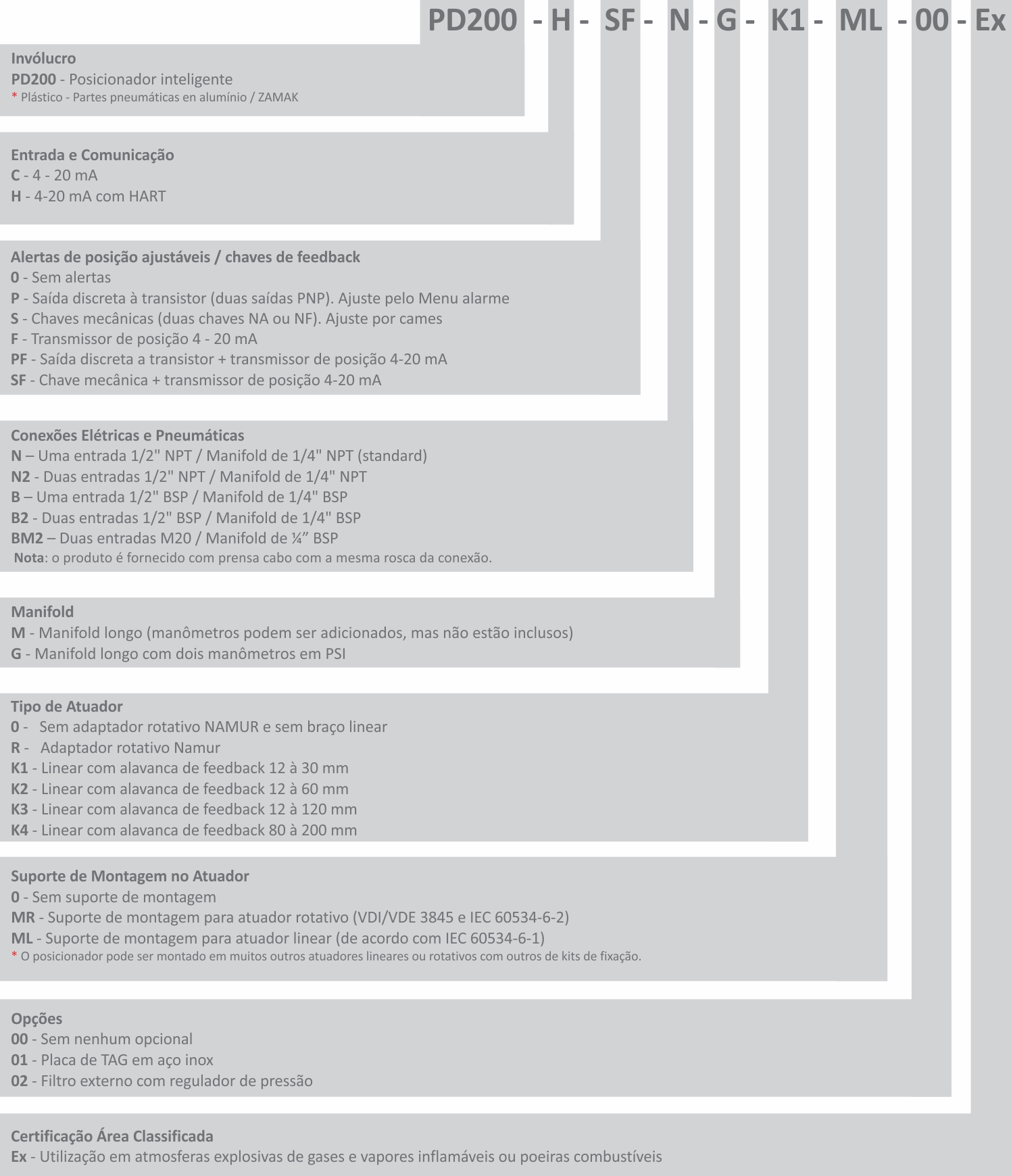

Opções

Transmissor de saída 4 - 20mA

Duas saídas de alarme tipo PNP que podem ser configuradas em toda a faixa de deslocamento

Duas chaves mecânicas ajustadas através de came rotativo

Manifold em alumínio com rosca NPT ou BSP, fornecido com ou sem manômetros

Pode ser fornecido com suporte de montagem para válvula rotativa com ajuste para a altura do eixo

Pode ser fornecido com suporte de montagem para válvula linear

Princípio de Operação

O posicionador inteligente PD200 é alimentado pela corrente de 4-20 mA, com o sinal de controle.
O ar de alimentação é ligado à entrada no coletor e passa através da válvula pneumática de distribuição que controla a posição da válvula.
O ar passa através do Regulador de Pressão e atinge o Conversor I / P
A posição da válvula é detectada através do Sensor de Feedback da Posição (sensor de efeito Hall) e transmitida para a placa eletrônica (Microprocessador Principal).
O microprocessador rápido compara o sinal de controle e o feedback da posição, a diferença é a entrada do controlador PID que irá gerar um sinal apropriado (em frequência) a aplicar na bobina do Conversor I/P.
O Conversor I / P é um bico / palheta que gera um sinal de pressão para o Módulo Diafragma que criará uma força dinâmica na mola que quebra o equilíbrio do Spool da Válvula que move a válvula para a nova posição requerida.
O microcontrolador repete o processo e quando a diferença do sinal de posição solicitado e o feedback da posição tender a zero, a interferência do Módulo de Diafragma cessará e haverá um novo equilíbrio no Spool da Válvula, e a válvula atingirá a nova posição.

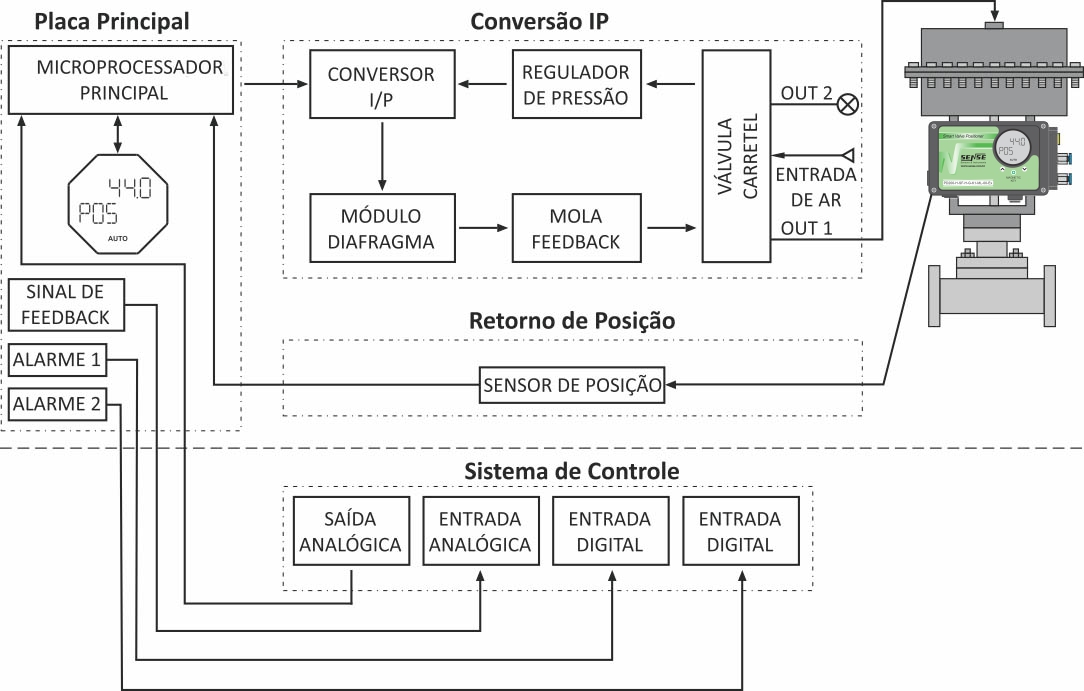

Prncípio de Funcionamento

Botões de Configuração

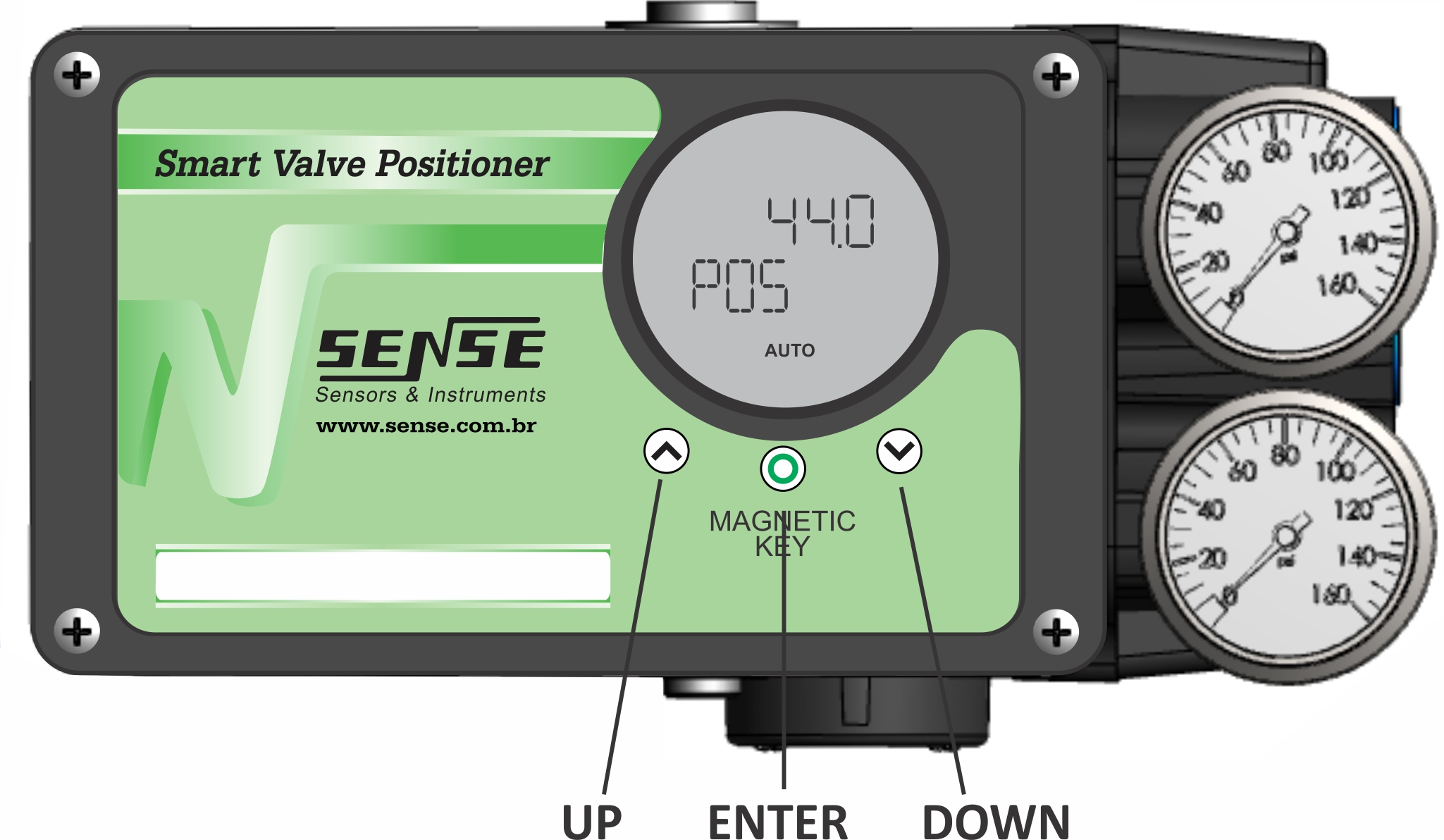

O posicionador de válvula inteligente PD200 possui três botões mecânicos e três magnéticos para configurar todas as funções. Na configuração magnética, não é necessário remover a tampa do invólucro.

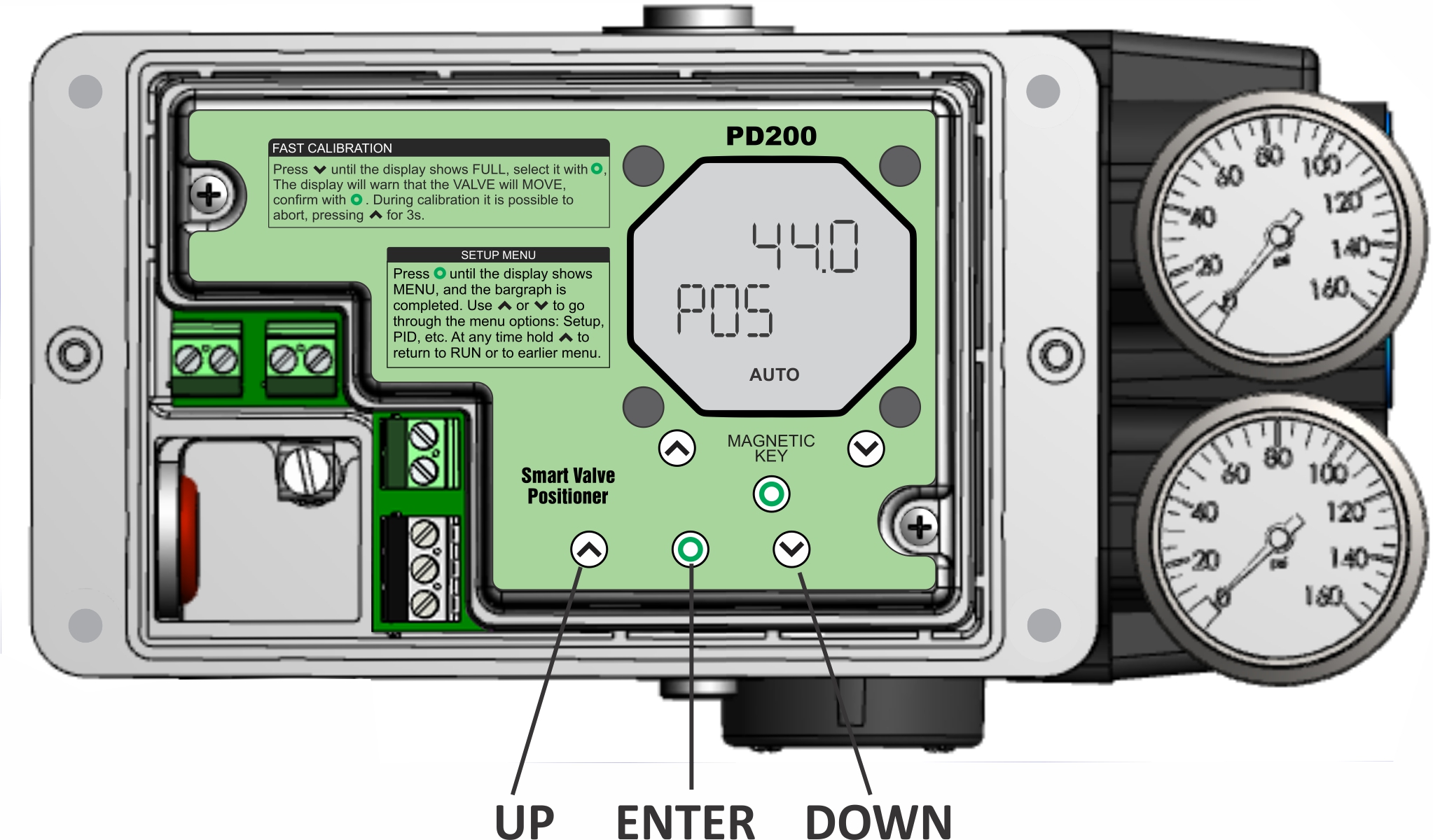

Botões Mecânicos
