Sensores Laser TOF-DL
Detecção do objeto pelo
tempo de retorno do laser
Sensor laser Time of Flight (TOF) que mede distância pelo tempo de retorno do laser, sem interferência da cor ou formato do objeto. Modelo difuso com distância de 2,5m.
Características
Medição da distância pelo tempo de retorno do laser
LEDs de sinalização de alta visibilidade
Modelos com display
Modelos com saída digital e/ ou analógica
Ajuste de distância por botões
Laser classe 1
Pigtail com conector M12 para conexão elétrica
Grau de proteção IP67

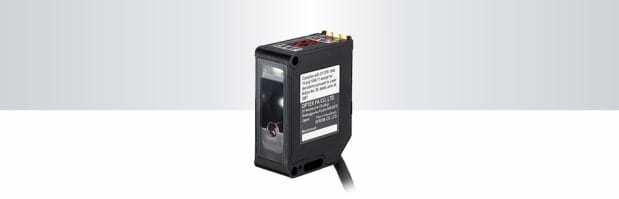

Sensor Laser TOF-DL

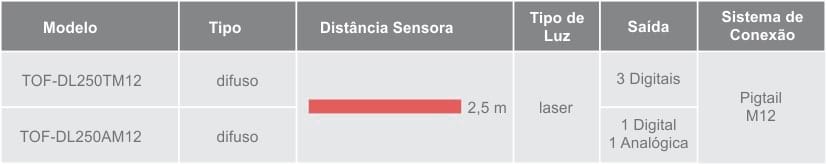

Modelos Modelos Sensores Laser TOF-DL

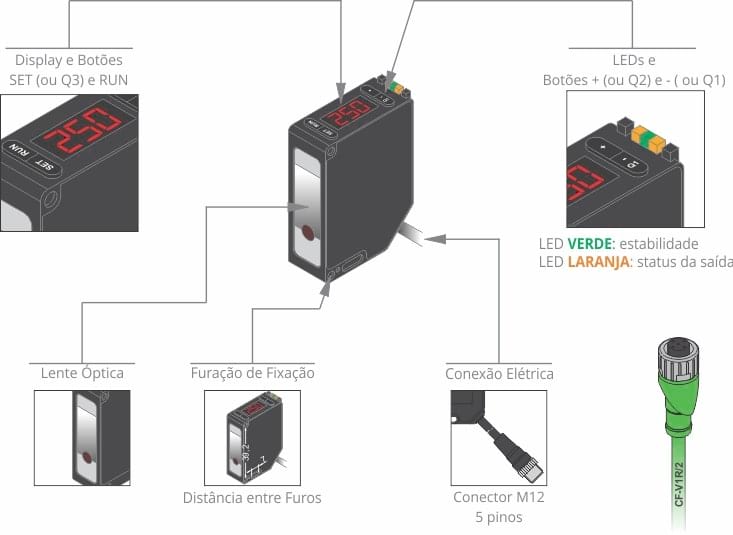

Visão Geral
Visão Geral

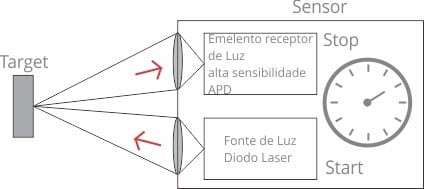

Princípio de Funcionamento
O princípio TOF (Time of Flight) mede o tempo que um laser pulsado leva para atingir um alvo e retornar ao sensor e a medição é convertida em distância.

Princípio de Funcionamento

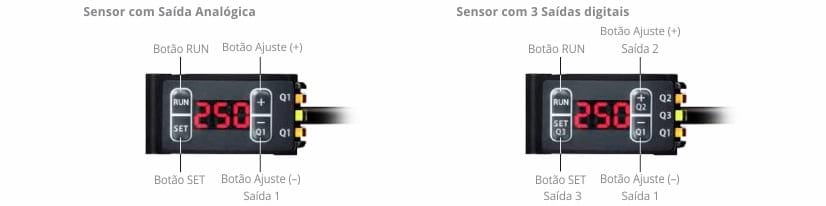

Display e Botões de Configuração
Os sensores da linha TOF-DL possuem um display de 3 dígitos de fácil visualização. Este display mostra a distância de detecção e também facilita os ajustes, que são realizados pelos quatro botões localizados na parte superior do invólucro.
Display e Botões de Configuração


Leds de Sinalização
Os Leds de sinalização utilizados na Série TOF-DL permitem uma fácil visibilidade qualquer ângulo.
Além disso, os usuários podem alternar a saída 1 para saída de estabilidade. A saída de estabilidade é ativada (LED central acende verde) quando a detecção é estável e é desativada (indicador central acende vermelho) quando a detecção não é possível.


Leds de Sinalização

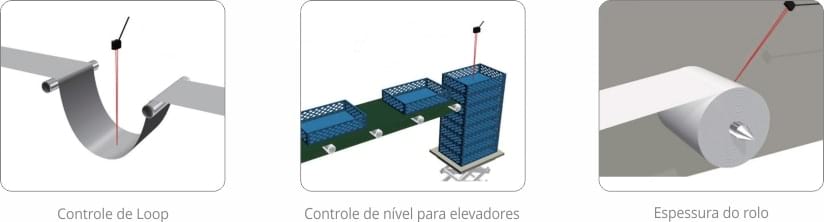

Exemplos de Aplicações

Exemplos de Aplicações
