Identificação de problemas na rede
de modo simples e intuitivo
A rede AS-Interface é amplamente utilizada na industria devido a sua simplicidade e alta eficiência na comunicação entre os dispositivos de campo. Gateways, módulos I/O, cabos e acessórios são componentes desta rede e para garantir o perfeito funcionamento do sistema e ajudar na manutenção preventiva e corretiva, foi desenvolvido o TS Analisador.

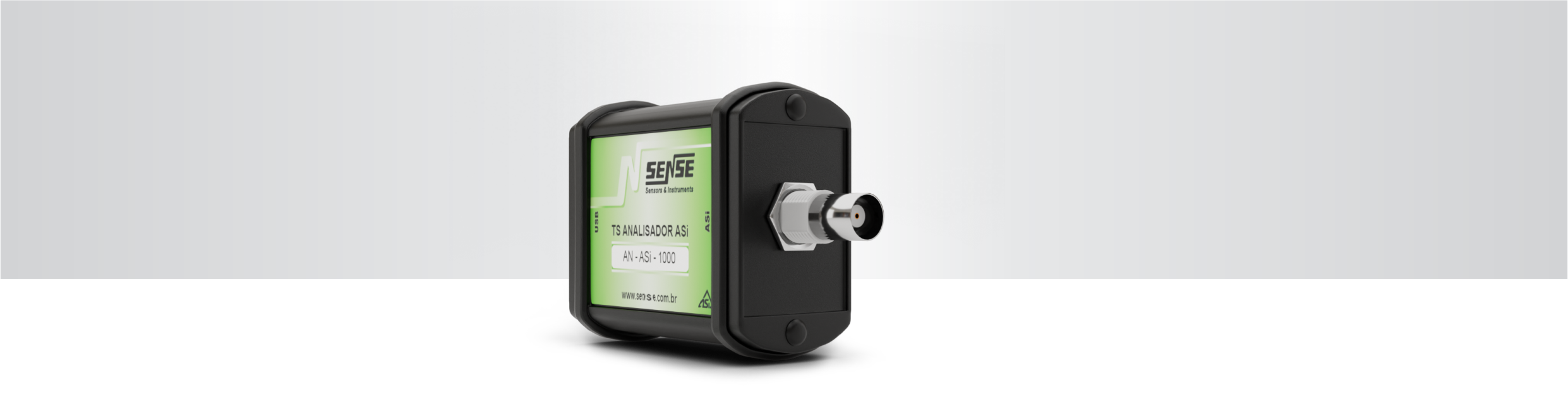

O TS Analisador ASi é uma ferramenta dedicada a análise de dados e meio físico para redes AS-Interface. O software tem uma interface de simples utilização totalmente em português, permitindo que usuários mesmo com pouco conhecimento da rede ASi possam fazer uma análise completa.
Acompanhe a qualidade do sinal de comunicação em tempo real, faça manutenção preventiva e corretiva de maneira simples e facilite o trabalho de equipes de manutenção e integração.
Possibilita análise de meio físico de forma fiel e precisa e ainda verifica o percentual de perda de pacotes. Com as funções de agenda, a exportação de dados com cadastro do executor e cliente torna a emissão de relatórios uma tarefa muito mas fácel e rápida.
Aliando as funções de analisador e osciloscópio de alta precisão em um único produto, o TS analisador foi idealizado para profissionais que trabalham na manutenção e integradores de redes AS-Interface com intuito de facilitar os trabalhos de comissionamento e as manutenções preventivas e corretivas.
Características
Acesso rápido a lista de dispositivos ASI
Acesso rápido a lista de dispositivos ASILive list com código de cores para cada escravo na rede
Registro das estatísticas da comunicação dos dispositivos
monitoramento do sinal, com um osciloscópio virtual
Relatório de análise completo em PDF
Benefícios
Compacto e leve para uso em campo
Interface limpa e fácil de usar
Live list com resumo de informações de meio físico
Tela de matriz que facilita a visualização completa da rede ASi
Manual, suporte e inteface em português
Hardware
O TS Analisador ASi possui um adaptador de rede isolado para conexão ao barramento ASi.

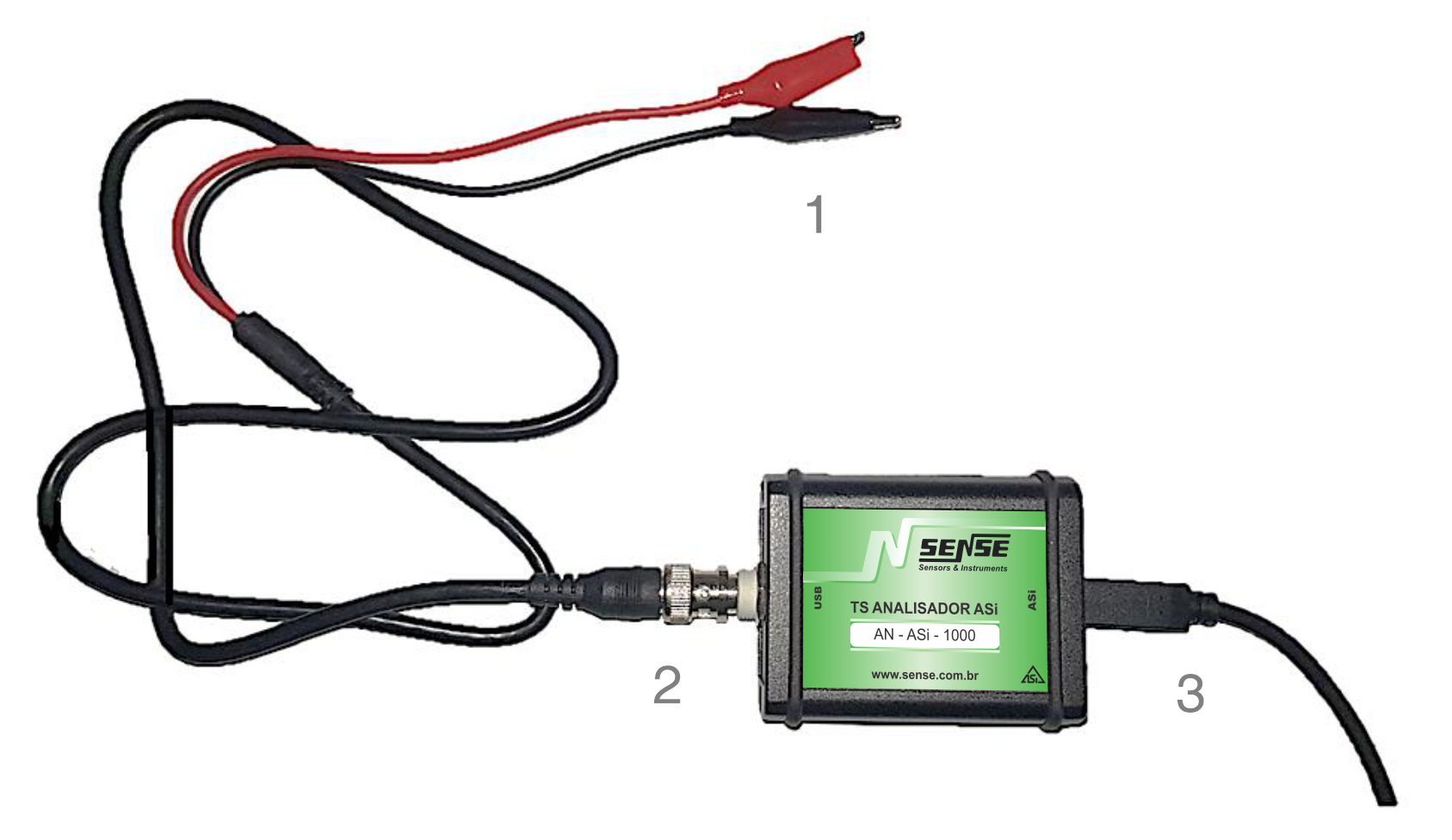

A imagem abaixo ilustra as partes do hardware do analizador:
1 - Garra tipo jacaré para conexão a rede AS-Interface
2 - Conector tipo BNC para conexão ao hardware do analisador
3 - Conector tipo USB-A para conexão ao PC
Software
As funções do software foram divididas em 5 telas detalhadas a seguir:

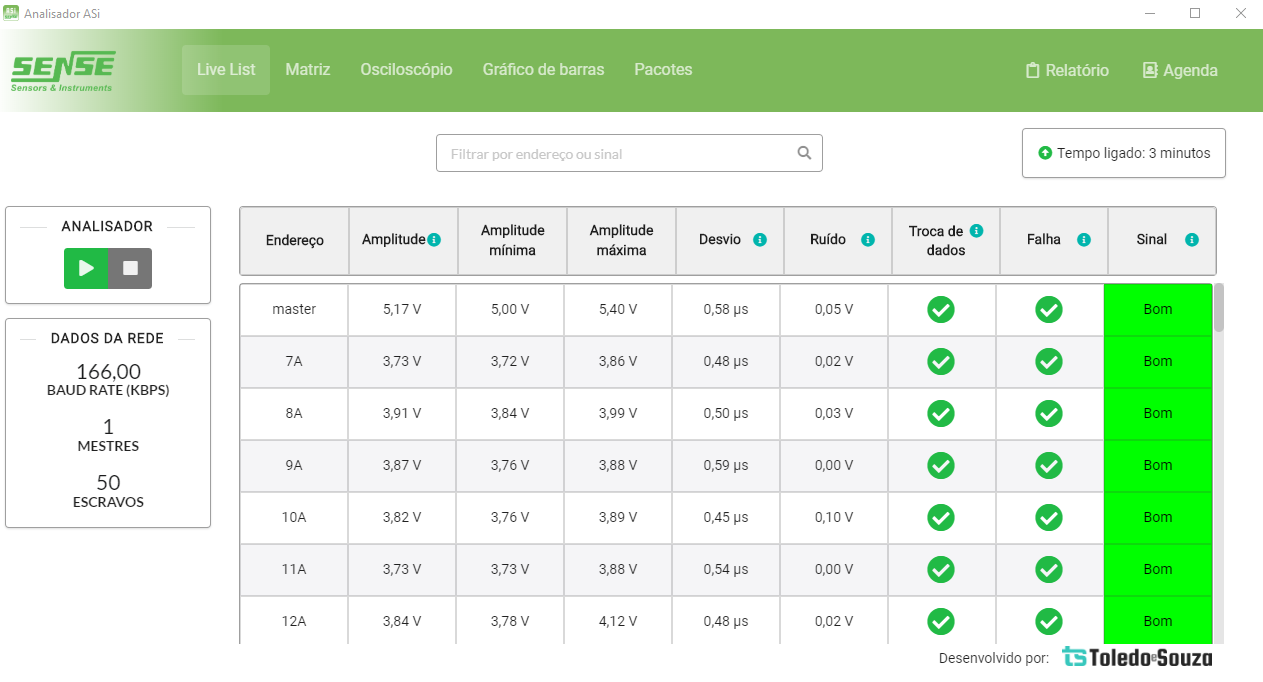

Tela Live List
A função dessa tela informa uma visão geral da rede. O usuário pode, por meio das informações apresentadas por ela, analisar os indicadores de qualidade da rede e definir ações.
Um subtópico foi criado para cada informação contida da aba Live List:
Endereço
Mostra os endereços ativos na rede AS-Interface que está sendo analisada no momento.
Amplitude
Mostra a amplitude atual, mínima e máxima do sinal de cada um dos dispositivos ASi da rede.
Desvio
Indica o valor de desvio do sinal em relação ao oscilador de frequência, ou seja, a relação de tempo entre onde o sinal deveria cruzar o zero e efetivamente onde está cruzando. Pode indicar acoplamento capacitivo ao barramento ou ainda problema no hardware. Os limites são -0,8μs a + 1,6μs.
Ruído
O ruído em redes ASi tem como limite 30% do valor máximo do sinal. Utilizamos como indicador 30% do valor mínimo de amplitude 3Vpp, assim o limite para o alerta é de 900mVpp.
Percentual de Falhas
Indica a porcentagem de vezes que um escravo esta deixando de responder ou esta respondendo mas a mensagem esta sendo corrompida.
Falhas
Informa o status atual da rede ASI conforme as cores dos eventos:
Todos os dispositivos em operação normal, ou seja, em troca de dados sem apresentar perdas de pacotes. Até 1% de perda de pacote.
Todos os dispositivos em operação normal, porém apresentando perdas de pacotes nas trocas de dados. De 1% Até 5% de perda de pacote.
Todos os dispositivos em operação normal, porém apresentando perdas de pacotes nas trocas de dados. Mais que 5% de perda de pacote.
Sinal
Informa a qualidade do sinal em relação a amplitude
Sinal com amplitude dentro da norma, 3 a 8 Vpp.
Sinal com amplitude fora da norma.
Dispositivo parou de trocar dados.

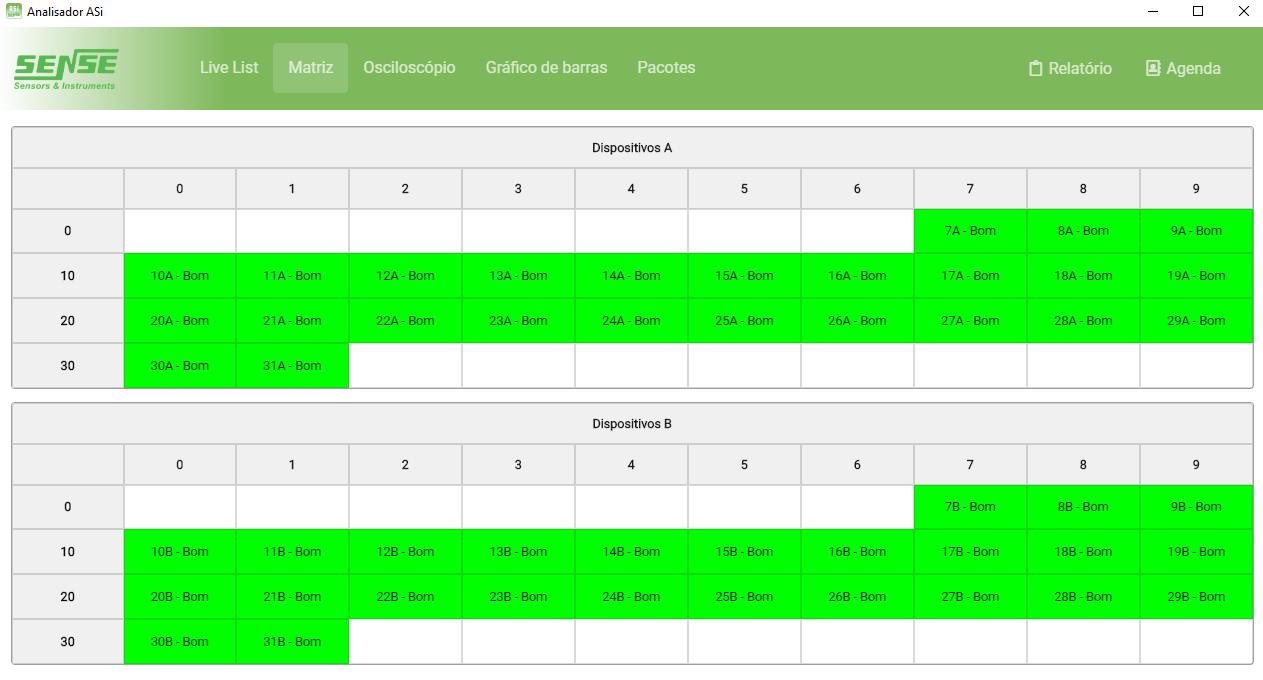

Tela Matriz
Possibilita uma visão geral das amplitudes dos sinais de cada um dos dispositivos na rede.

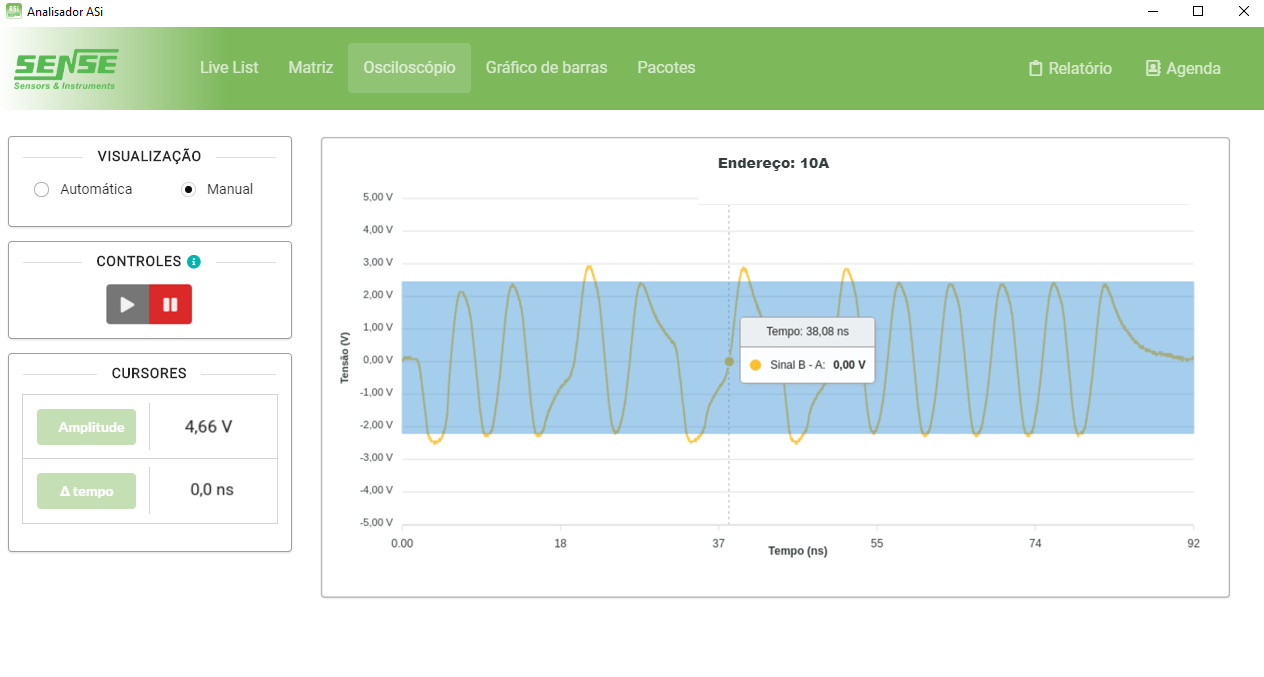

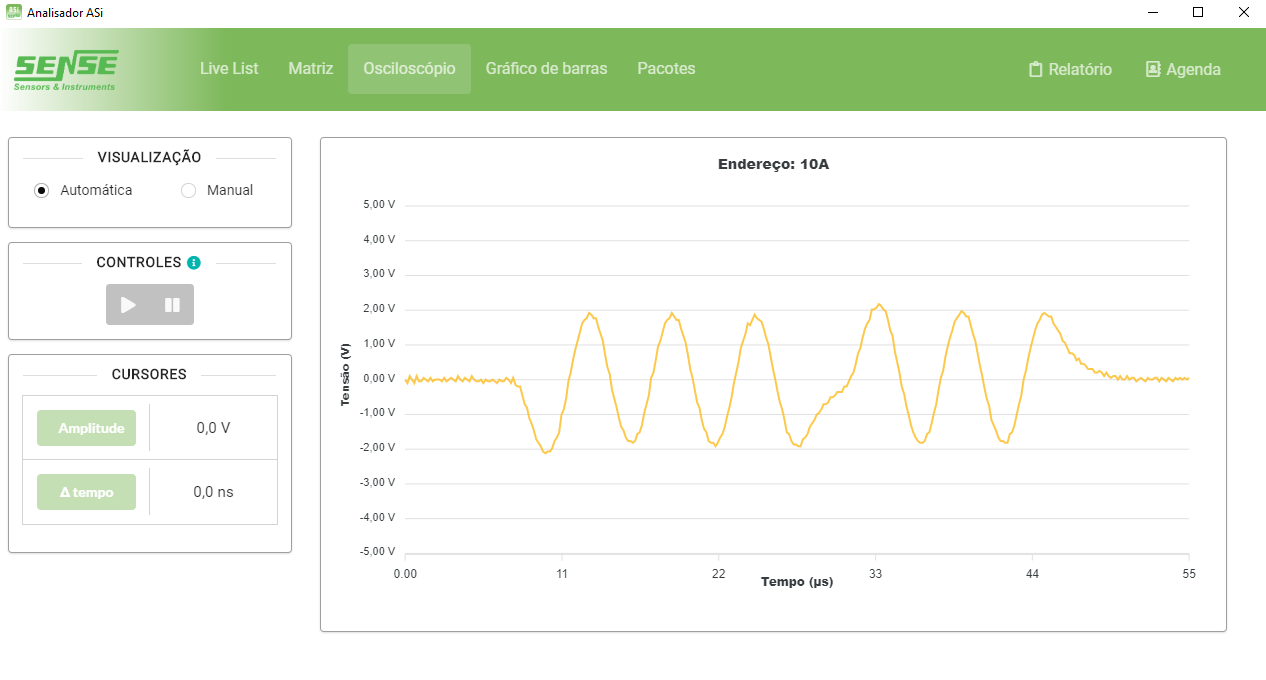

Tela Ociloscópio
Esta tela possibilita visualizar e analisar sinais de várias formas:
Visualização automática: O software ficará mostrando a forma de onda dos dispositivos de modo crescente em relação a seu endereço.
Visualização manual: Possibilita o usuário definir um endereço fixo e só atualizar este endereço. Nesta opção é possível utilizar os controles para os cursores de amplitude e tempo.

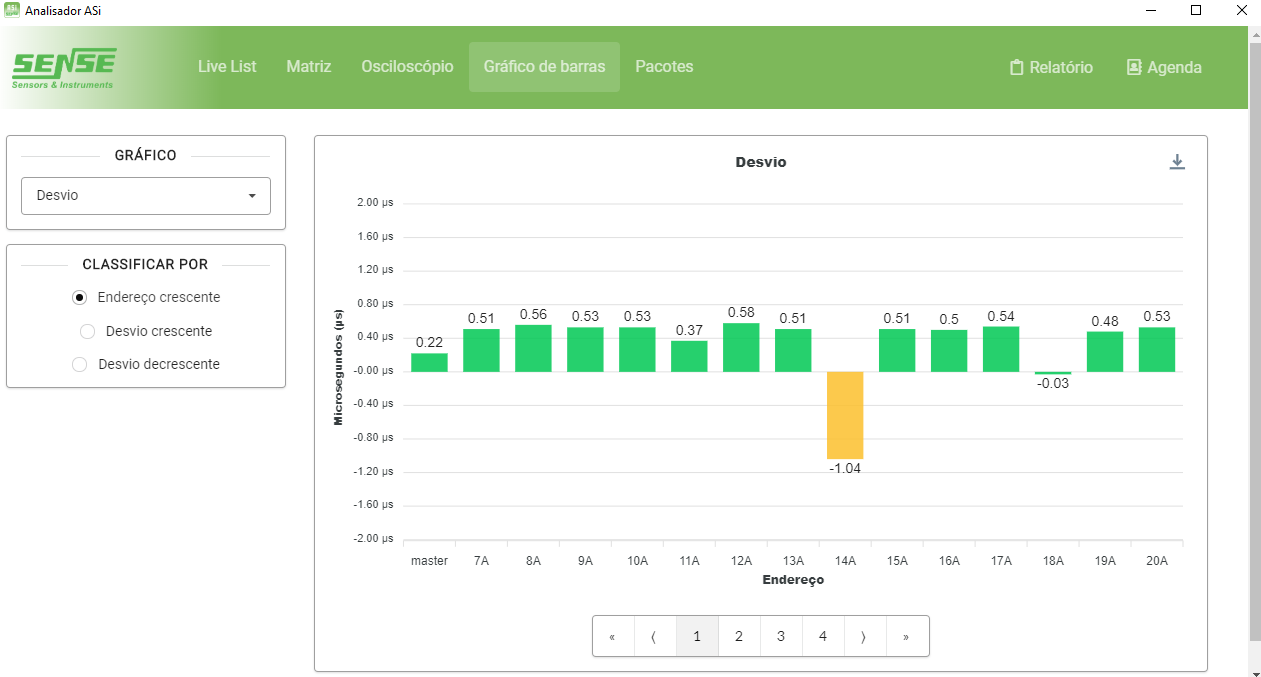

Tela Gráfico de Barras
São informações da amplitude dos sinais da rede AS-Interface em formato de gráfico de barras.
Gráficos: Pode-se visualizar como amplitude, ruído ou desvio, a escolha deve ser feita no dropdown. Em cada um deles podemos selecionar o valor atual, máximo e mínimo.
Classificar por: Pode-se ordenar o gráfico por: endereço, ordem crescente e ordem decrescente.

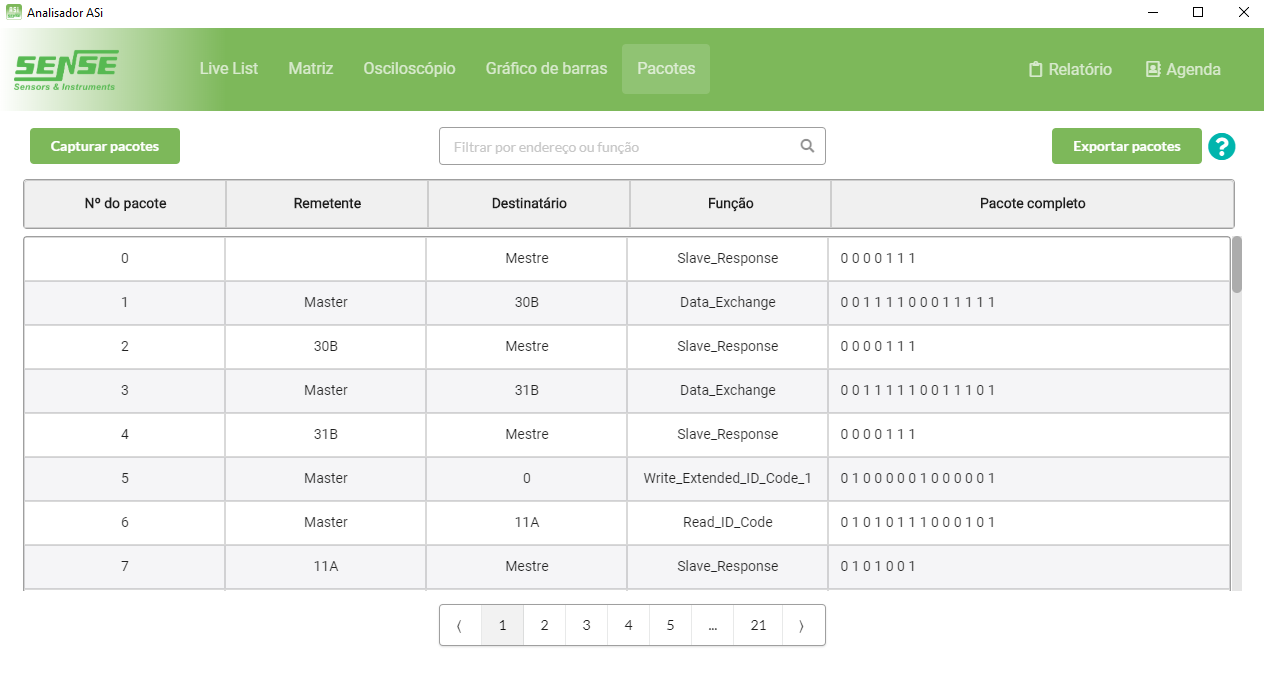

Tela Pacotes
Esta função serve para fazer capturas pontuais dos pacotes de comunicação AS-Interface e fornece uma vasta gama de filtros que funcionam em tempo real na interface. Tem-se, também, nesta tela os pacotes completos, função interessante para desenvolvedores e especialistas.
