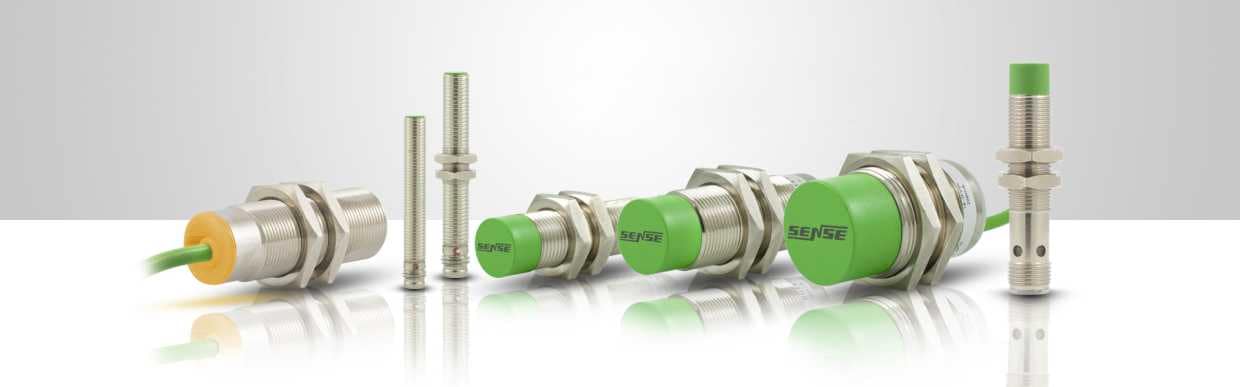

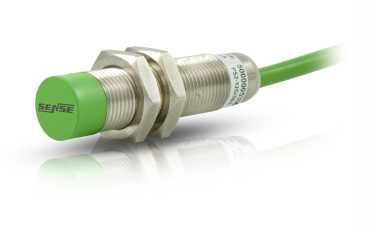

Sensores Indutivos Tubulares Standard

Detecção confiável mesmo em áreas com risco de explosão

Os sensores indutivos tubulares standard são aprovados junto ao INMETRO / NCC para utilização em atmosferas explosivas de Poeiras Combustíveis, encontradas em diversos tipos de indústrias, tais como: moveleira, têxtil, armazéns e silos de armazenamento de grãos ou farelos e áreas portuárias, etc.

s poeiras combustíveis podem ser formadas, como por exemplo, na manipulação de: soja, milho, trigo, cevada, cacau, algodão, fiapos de algodão, linho, juta e sisal, poeiras metálicas magnésio e alumínio, poeiras de carvão vegetal, carvão mineral, coque de petróleo e negro de fumo, poeiras de produtos químicos, etc.

Os sensores da linha Standard são aprovados no IP69K, permitindo a limpeza com jatos d’ água quente e alta pressão (100 bar a 80°C).

Características

 Invólucro em latão ou plástico de engenharia

 Modelos para corrente alternada ou contínua

 Proteção contra curto e inversão de polaridade

 Modelos com cabo padrão de 2 metros

 Modelos com conector M8 ou M12

 Indicação de acionamento por LED

 Grau de proteção uso geral IP67 / IP69K

 Aplicação com poeiras combustíveis

 Marcação: Ex tb IIIC T100°C Db IP65

Senosor

Classificação IP

O sistema de classificação de IP (Ingress Protection) é publicado pela IEC (International Electrotechnical Commission) e classifica o grau de proteção que o invólucro oferece contra o ingresso de objetos sólidos e líquidos em seu interior

Os sensores da Sense possuem grau de proteção IP65 para aplicações com poeiras explosivas e IP67 / IP69K para aplicações de uso geral.

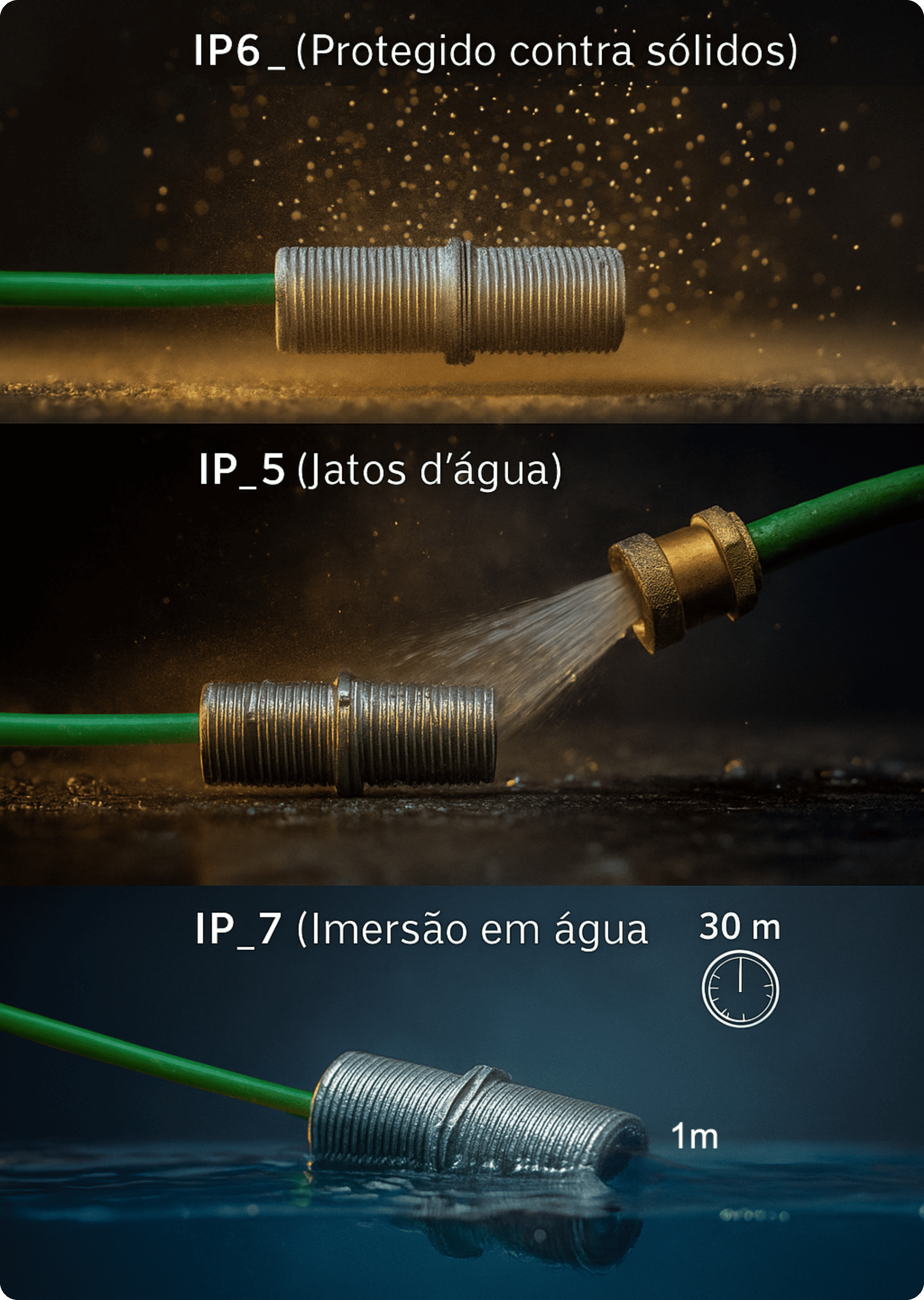

IP65

Os sensores com este grau de proteção são totalmente protegidos contra penetração de sólidos e também a jatos d’água em qualquer direção.

IP67

Os sensores com este grau de proteção são totalmente protegidos contra penetração de sólidos e também a imersão em água à 1 metro por até 30 minutos.



Grau de Proteção IP

IP69K

É uma classificação alemã que estende a classificação IEC60529 e atende a aplicações onde é necessário uma proteção extra contra alta pressão e alta temperatura.

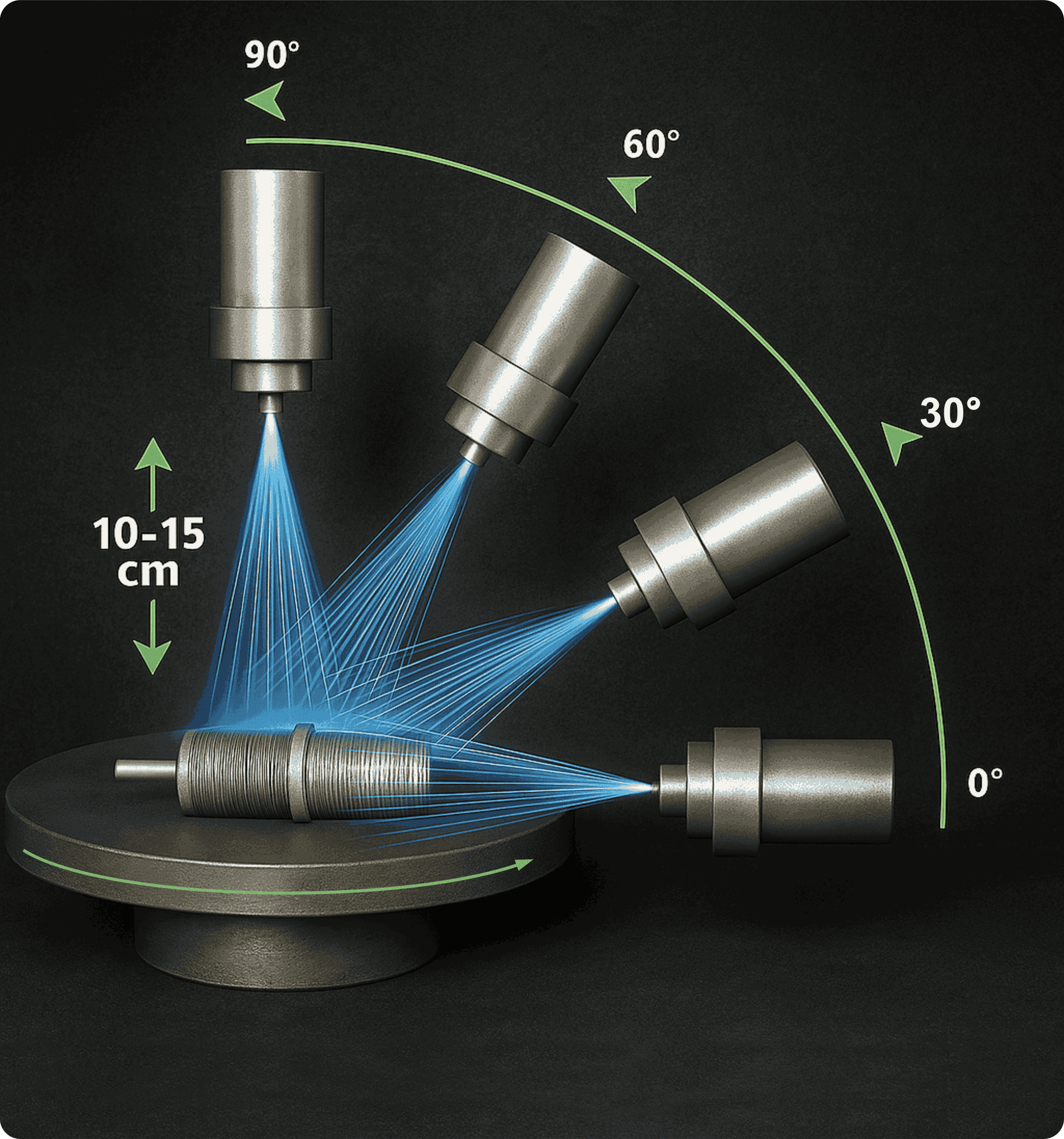

O teste para IP69K é realizado com o sensor sobre uma mesa que gira 5 vezes por segundo e jatos d’água em alta pressão e temperatura vindos de várias direções.



Condições do Teste

* Pressão: 80 ~100 bar

* Distância dos bicos: 10 ~15 cm

* Taxa de vazão: 14 ~16 L/m

* Ângulo dos bicos: 0°, 30°, 60° e 90°

* Temperatura: +80°C / -5°C

* Período de teste: 30 seg em cada ângulo



Grau de Proteção IP

Como Especificar?

   PS   15  -  30   G   I   50  -  A2  -  6  -  Ex
 Tipo de Sensor
 PS - Sensor de proximidade indutivo
 Distância Sensora
 0,8F - 0,8mm (embutido apenas para diâmetro 4mm e M5)
 1 - 1 mm
 1,5 - 1,5 mm
 2 - 2 mm
 2F - 2 mm (embutido apenas para diâmetro M8)
 4 - 4 mm
 5 - 5 mm
 8 - 8 mm
 10 - 10 mm
 15 - 15 mm
 Diâmetro do Tubo
 Liso: ∅4mm; ∅6,5mm e ∅8mm
 Roscando: M5x0,5; M8x1; M12x1; M18x1 ou M30x1,5
 Tubo
 G- Tubo roscado
 Tipo de Tubo
 __ - tubo liso
 I- latão com banho de níquel, led traseiro
 M- latão com banho de níquel, led lateral
 P- plástico de engenharia, led traseiro
 X- aço inox, led traseiro
 T- latão com banho de PTFE, led traseiro
 Comprimento do Tubo
 25, 30, 45, 50, 60 ou 70 mm
 Tipo de Saída
 N4 - corrente contínua 2 fios NA
 N5 - corrente contínua 2 fios NF
 E - corrente contínua 3 fios NPN NA
 E2 - corrente contínua 3 fios PNP NA
 A - corrente contínua 4 fios NPN NA+NF
 A2 - corrente contínua 4 fios PNP NA+NF
 UA - corrente contínua ou alternada 2 fios NA+GND
 UF - corrente contínua ou alternada 2 fios NF+GND
 WA - corrente alteranada 2 fios NA+GND
 WF - corrente alteranada 2 fios NF+GND
 W3A - corrente alternada 3 fios NA
 W3F - corrente altearnada 3 fios NF
 Conexão Elétrica*
 __ - Cabo PVC 2 metros
 6 - Cabo PVC 6 metros
 10 - Cabo PVC 10 metros
 15 - Cabo PVC 15 metros
 20 - Cabo PVC 20 metros
 25 - Cabo PVC 25 metros
 V1 - Conector M12 - 4 pinos
 V8 - Conector M8 - 3 pinos
 PV83 - Pigtail com conector M8 - 3 pinos
* Versão com conector M8 não certificada Ex   * Opção de cabo em poliuretano
 Classificação de Área
 __ - Aplicações em áreas industriais comuns
 Ex - Certificado para aplicações em áreas industriais contendo poeira combustível
Atenção: Nem todas as combinações da chave de códigos acima são tecnicamente viáveis, recomendamos utilizar os filtros da aba "Part Number ou consultar nossa Engenharia de Aplicações" para especificar corretamente os produtos.
