Modelo |
Passe o mouse para ampliar figura |

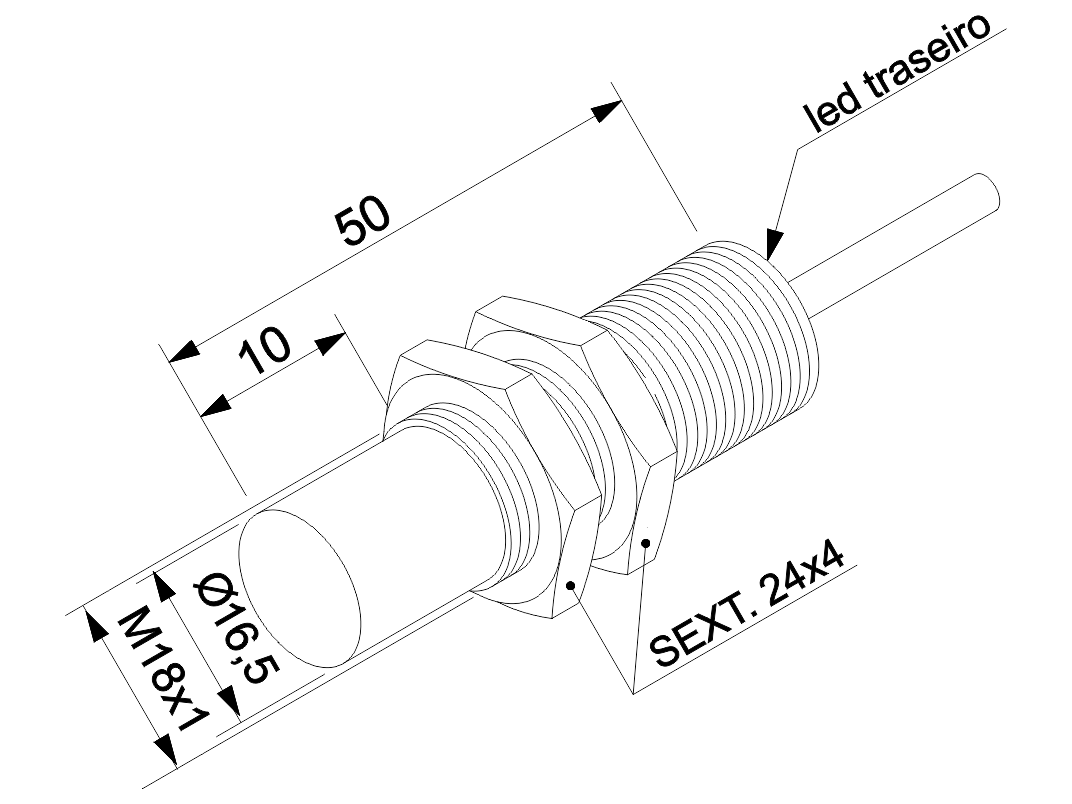

Dimensões |
Passe o mouse para ampliar figura |
Diagrama de Conexões |
Passe o mouse para ampliar figura |
Características técnicas | |||
Substituído por | PS8-18GI50-E2-Ex | ||
Part Number Substituto | 5000005415 | ||
Partnum | 50503863 | ||
Características Elétricas | |||
Tensão de alimentação | 10 a 30Vcc | ||
Ripple | ±10 % | ||
Corrente de consumo | <10 mA | ||
Características Mecânicas | |||
Diâmetro | M18 | ||
Distancia sensora Sn | 8 mm | ||
Montagem | Não embutida | ||
Histerese | ± 5 % | ||
Repetibilidade | <0,01 mm | ||
Distancia operacional Sa | 6,48 mm | ||
Alvo padrão | 24x24 mm | ||
Opções de cabo | PU | ||
Peso | 150 g | ||
Tipo de rosca | M18 x 1 mm | ||
Aplicação | Áreas industriais comuns | ||
Conexão Elétrica | |||
Conexão elétrica | Cabo | ||
Comprimento do cabo | 2 m PVC | ||
Opções de comprimento do cabo | PVC 6 m PVC 10 m PVC 15 m PVC 20m PVC 25 m |
||
Número de fios | 3 Fios | ||
Dados de Saída | |||
Configuração elétrica | CC - PNP | ||
Tipo de Contato | NA | ||
Corrente máxima de chaveamento | 200 mA | ||
Proteção de saida | curto-circuito e inversão | ||
Queda de tensão no sensor (carga energizada) | <2 V | ||
Frequência de comutação maxima | 200 Hz | ||
Invólucro | |||
Invólucro | roscado; latão com banho de níquel | ||
Opções de comprimento do tubo | 70 mm | ||
Temperatura de operação uso geral | - 25 °C a + 70 °C | ||
Grau de proteção uso geral | IP67, IP69K | ||
Opções materiais do involucro | GX (inox), GT (PTFE), GP (plástico) | ||
Comprimento do tubo | 50 mm | ||
Sinalização | |||
Sinalização | Led traseiro |
