Produtos
/ Automação de Fábrica
/ Sensores
/ Sensores Indutivos Standard
| Modelo |
|
| Passe o mouse para ampliar figura |

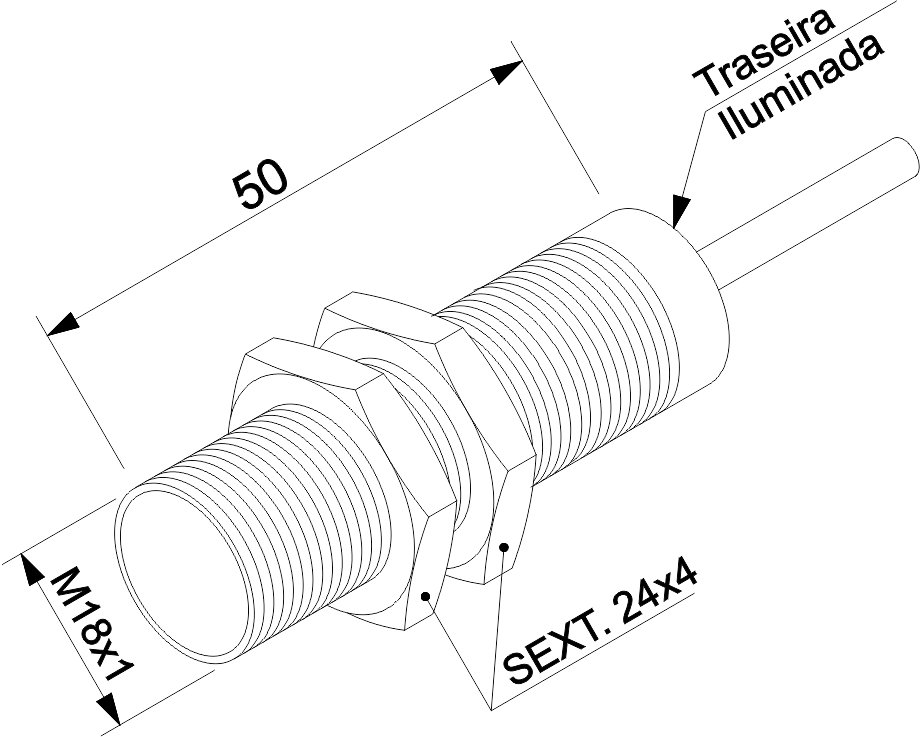

| Dimensões |
|
| Passe o mouse para ampliar figura |

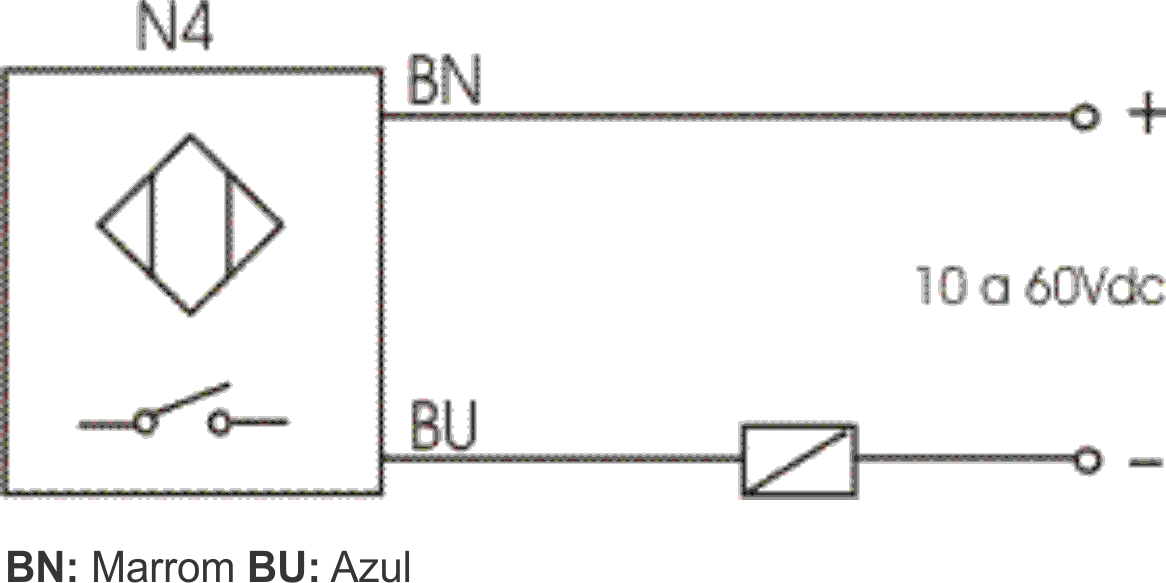

| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |
PS5-18GI50-N4-Ex
| Características técnicas | |||
| Partnum | 5000007714 | ||
 Características Elétricas | |||
| Tensão de alimentação | 10 a 60Vcc | ||
| Ripple | ±10 % | ||
| Corrente de consumo | <2,5 mA | ||
| Corrente residual na carga (carga desenergizada) | <2,5 mA | ||
| Corrente minima da carga (carga energizada) | 5 mA | ||
| Características Mecânicas | |||
| Diâmetro | M18 | ||
| Distancia sensora Sn | 5 mm | ||
| Montagem | Embutida | ||
| Histerese | ± 5 % | ||
| Repetibilidade | <0,01 mm | ||
| Distancia operacional Sa | 4,05 mm | ||
| Alvo padrão | 18x18 mm | ||
| Opções de cabo | PU | ||
| Peso | 150 g | ||
| Tipo de rosca | M18 x 1 mm | ||
| Diâmetro externo do cabo | 4 mm | ||
| Aplicação | Áreas industriais comuns ou Atmosferas com poeiras combustíveis | ||
| Conexão Elétrica | |||
| Conexão elétrica | Cabo | ||
| Comprimento do cabo | 2 m PVC | ||
| Opções de comprimento do cabo | PVC 6 m PVC 10 m PVC 15 m PVC 20m PVC 25 m |
||
| Número de fios | 2 Fios | ||
| Dados de Saída | |||
| Configuração elétrica | CC | ||
| Tipo de Contato | NA | ||
| Corrente máxima de chaveamento | 100 mA | ||
| Proteção de saida | curto-circuito e inversão | ||
| Queda de tensão no sensor (carga energizada) | <5 V | ||
| Frequência de comutação maxima | 500 Hz | ||
| Invólucro | |||
| Invólucro | roscado; latão com banho de níquel | ||
| Opções de comprimento do tubo | 70 mm | ||
| Temperatura de operação uso geral | - 25 °C a + 70 °C | ||
| Grau de proteção uso geral | IP67, IP69K | ||
| Opções materiais do involucro | GX (inox), GT (PTFE), GP (plástico) | ||
| Comprimento do tubo | 50 mm | ||
| Proteção Ex | Proteção por invólucro contra poeiras explosivas | ||
| Marcação | Ex tb IIIC T100 ºC Db IP65 | ||
| Grau de proteção Ex | IP65 | ||
| Temperatura ambiente Ex | - 5 °C a + 70 °C | ||
| Sinalização | |||
| Sinalização | Traseira iluminada | ||
| Marcação | |||
| Certificado | NCC 24.0194 X | ||
| Validade | 16/05/2027 | ||
| para poeira combustível | Ex tb IIIC T100°C Db IP65 | ||
