| Características técnicas |
| Partnum |
5000004720-SE |
| Tipo de sinal de I/O |
Discreto |
| Numero de canais |
4 in |
| Função |
Conexão de entradas digitais |
| Versão |
3.2 |
| Proteção Ex |
Ex e mb / Ex tb |
| Marcação |
Ex em [i*II*G*] IIC T6 Gb IP66 / Ex tb [i*III*D*] IIIC T85°C Db IP66 |
 Características Elétricas |
| Modo de alimentação |
Via rede ASi |
| Tensão de alimentação |
30,5Vcc |
| Corrente de consumo |
< 20 mA |
| Proteção elétrica |
Proteção contra inversão de polaridade e curto-circuito |

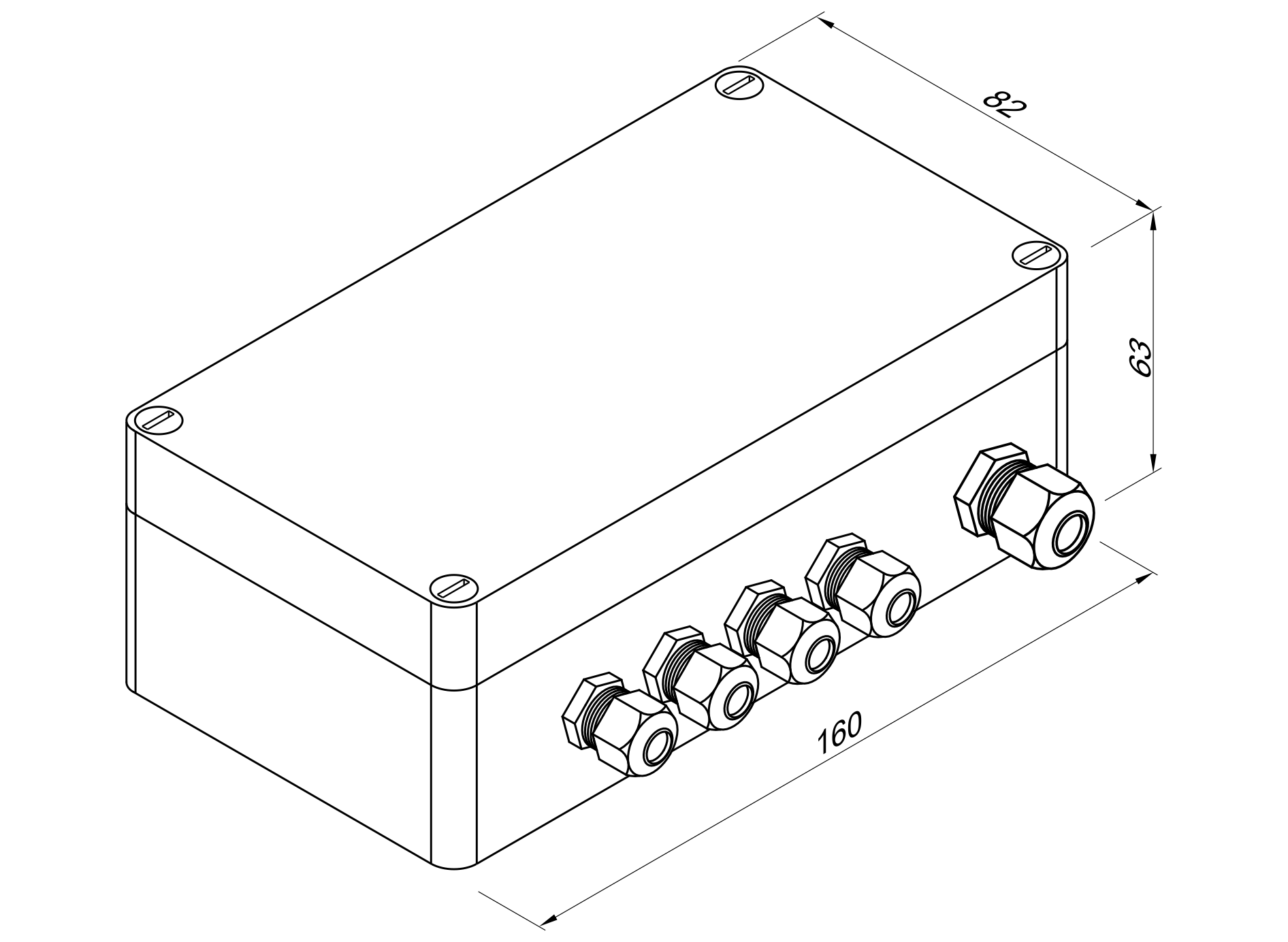

| Características Mecânicas |
| Montagem |
Em campo |
| Material |
Poliester com fibra de vidro |
| Fechamento da tampa |
4 parafusos com borracha de vedação |
| Fixação |
Através de 4 parafusos |
| Peso |
Aprox. 120 g |

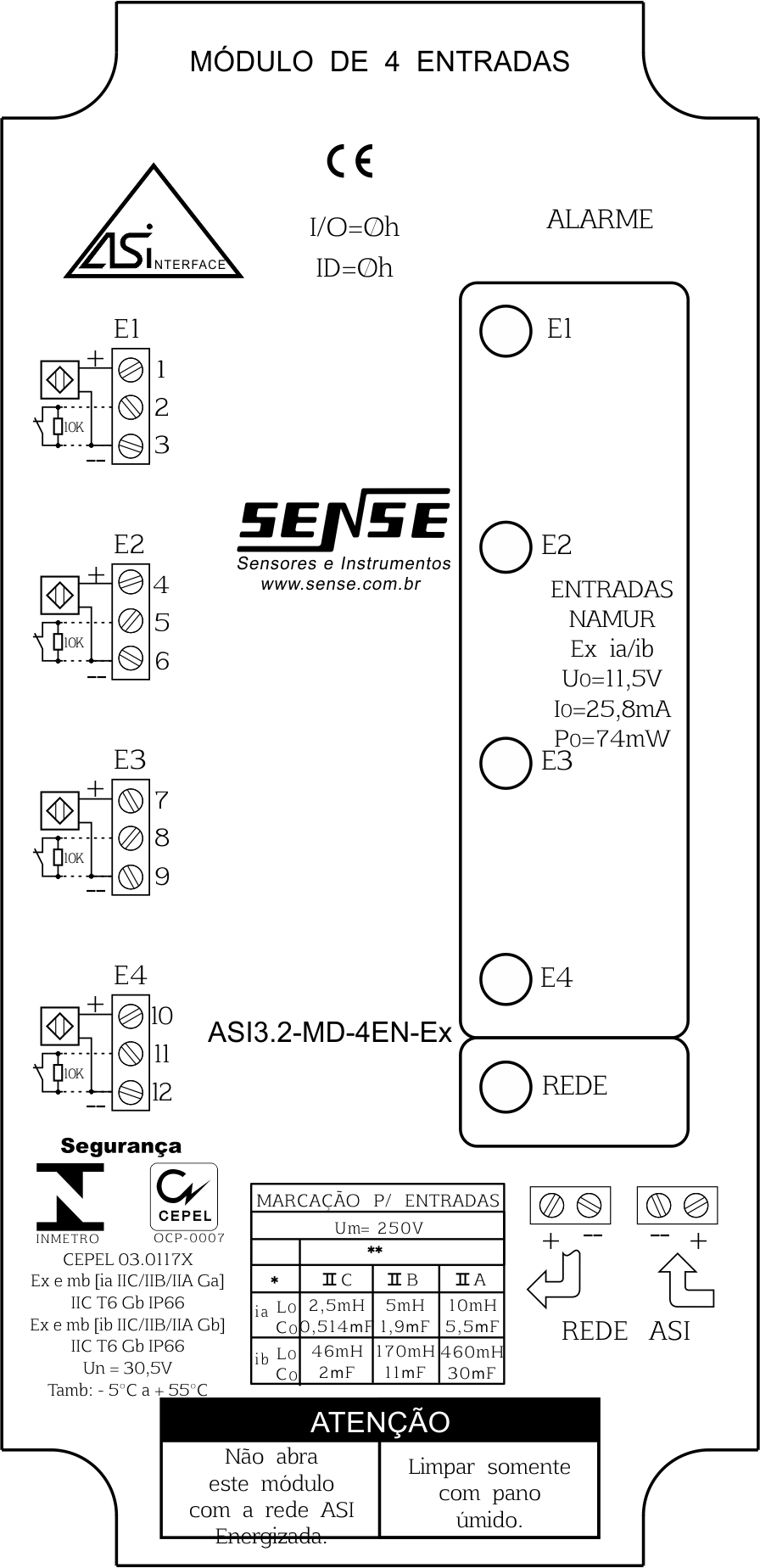

| Conexão Elétrica |
| Conexão da rede |
Borne plug-in 2 vias 2.5mm2 |
| Tipo de cabo |
Cabo ASi flat amarelo |
| Conexão dos I/Os |
Borne aparafusavel 2/3 vias 2,5mm2 |
| Entrada/saída do(s) cabo(s) |
Via prensa cabos PG 13,5 |
| Dados de Entrada |
| Proteção Ex |
Segurança intrinseca Ex i (entradas) e aumentada Ex e para a rede |
| Número de entradas |
4 |
| Dispositivo de entrada |
Sensores proximidade namur |
| Alimentação das entradas |
8 Vcc |
| Proteção elétrica |
Contra curto-circuito tipo térmica |
| Elemento de campo |
| Elemento de campo |
Dispositivos namur |
| Endereçamento |
| Endereçamento |
Programável de 0 a 31 |
| Invólucro |
| Grau de proteção |
IP 66 |
| Temperatura de operação |
-20°C a +55°C |
| Programação |
| I/O |
0 h |
| ID |
0 h |
| Modo de programação |
Via programador manual ou software |
| Bits de dados de entrada |
Bit 0: entrada 1 / bit 3: entrada 4 |
| Sinalização |
| Sinalização |
4 leds frontais amarelo |
| Led verde |
Alimentação ASi |
