/ Monitores de Válvulas Lineares XNNN

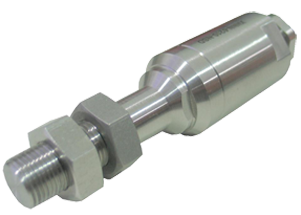

| Modelo |
|
| Passe o mouse para ampliar figura |
| Desenho Técnico |
|
| Passe o mouse para ampliar figura |

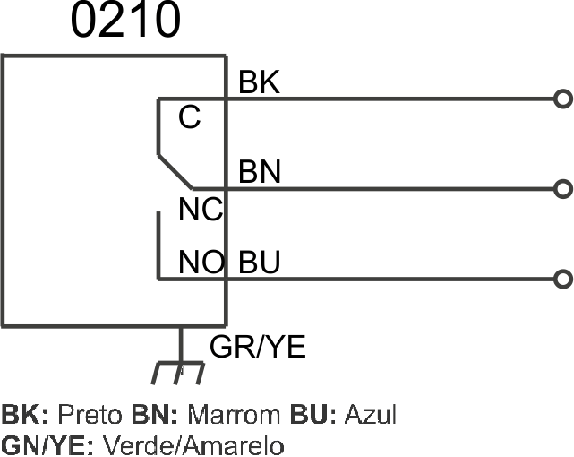

| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |
| Acionador |
|
| Passe o mouse para ampliar figura |
XNNN-0210-NSD
| Características técnicas | |||
| Partnum | 5000004990 | ||
| Aplicação | Atm. explosivas | ||
| Invólucro | Tubular | ||
| Sinalização local | Não | ||
| Placa de rede | Não | ||
| Válvula solenoide | Não | ||
| Uso | Indicação de posição | ||
| Invólucro | Tubo roscado 5/8 | ||
| Material do invólucro | Aço inoxidável 316 | ||
| Grau de proteção | IP65W/ IP66W/ IP67W | ||
| Temperatura de operação | -20°C a +80°C | ||
| Peso da caixa | 205g | ||
| Sinalização remota | Sim | ||
| Sensor utilizado | Reed switch | ||
| Modelo utilizado | Encapsulado dentro do tubo | ||
| Vida útil | 800.000 manobras | ||
| Tipo de contato | SPDT | ||
| Entrada de cabos | 1 entrada 1/2 | ||
| Conexão elétrica | Bornes de pressão | ||
| Diâmetro máximo do cabo | 3 fios de 0,5mm² | ||
| Tensão de alimentação do elemento sensor | Até 500V CC/CA | ||
| Corrente máxima de chaveamento do elemento sensor | 3A CC/CA | ||
| Acionador | Fornecido com acionador magnético 12 mm diam. (MS-XNNN) | ||
| Distância de atuação | 5 mm | ||
| Repetibilidade | 0,2 mm | ||
| Resinagem do elemento sensor | Encapsulado com resina epoxi | ||
| Acessórios requeridos | Suporte de fixação a ser desenvolvido para cada tipo de válvula | ||
 Marcação | |||
| Certificado | IEx 09.0013X | ||
| Validade | 03/09/2024 | ||
| para gás e vapor inflamável | Ex db IIC T6 Gb IP65W/IP66W/IP67W | ||
| OBSERVAÇÕES | |||
| Nota: O acionador MS-XNNN é fornecido junto com o monitor de válvulas. | |||
