/ Sensores Ultrassônicos Eco
| Modelo |
|
| Passe o mouse para ampliar figura |
| Dimensões |
|
| Passe o mouse para ampliar figura |

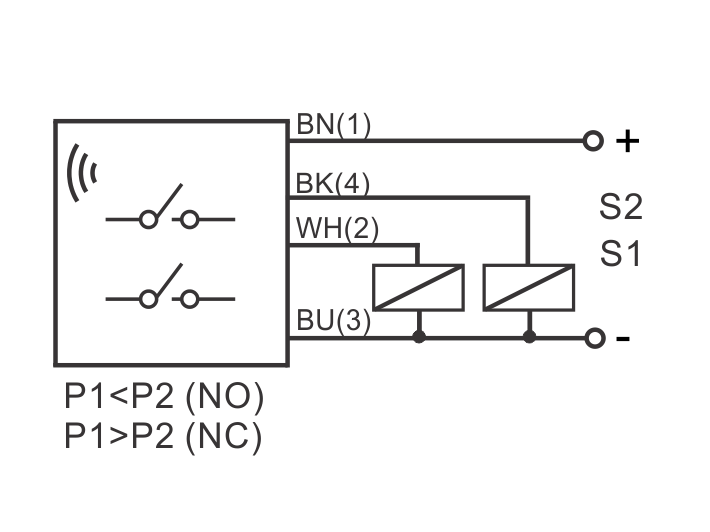

| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |
US1300-30GX98-2E2-J-V1
| Características técnicas | |||
| Partnum | 5000003976-SE | ||
| Série | sensores ultrassônicos | ||
| Tipo | tubular | ||
| Tempo de start-up | 1 s | ||
| Norma de conformidade | IEC 60947-5-3 | ||
 Características Elétricas | |||
| Tensão de alimentação | 12 a 30 Vcc | ||
| Ripple | 10% | ||
| Corrente de consumo | < 80 mA | ||
| Características Mecânicas | |||
| Tipo de rosca | M30x1,5mm | ||
| Diâmetro | 30 mm | ||
| Distância sensora nominal | 1100 mm (ajustável) | ||
| Ajuste de distância | através de potenciômetro | ||
| Zona Morta | 300 mm | ||
| Distância máxima | 1300 mm | ||
| Histerese | 30 mm | ||
| Repetibilidade | 2% do span | ||
| Material da frente | PBT | ||
| Peso | aprox. 200 g | ||
| Conexão Elétrica | |||
| Conexão | conector M12 | ||
| Número de fios/ pinos | 4 pinos | ||
| Dados da Saída | |||
| Frequência do transdutor | 185 KHz | ||
| Resolução | 0,18 mm | ||
| Corrente máxima comutação | 200 mA | ||
| Frequência de operação | 4 Hz | ||
| Tipo de saída | dupla PNP | ||
| Configuração de saída | 2NA ou 2NF programável por potenciômetro | ||
| Proteção de saída | curto circuito e inversão de polariadade | ||
| Influência da temperatura | ± 0,3% do span | ||
| Invólucro | |||
| Material do invólucro | aço inox | ||
| Grau de proteção | IP 67 | ||
| Temperatura de operação | -25°C a + 70°C | ||
| Sinalização | |||
| Led de sinalização | amarelo (saídas) verde (alimentação) | ||
