/ Sensores Fotoelétricos Mini CXPlus
| Modelo |
|
| Passe o mouse para ampliar figura |

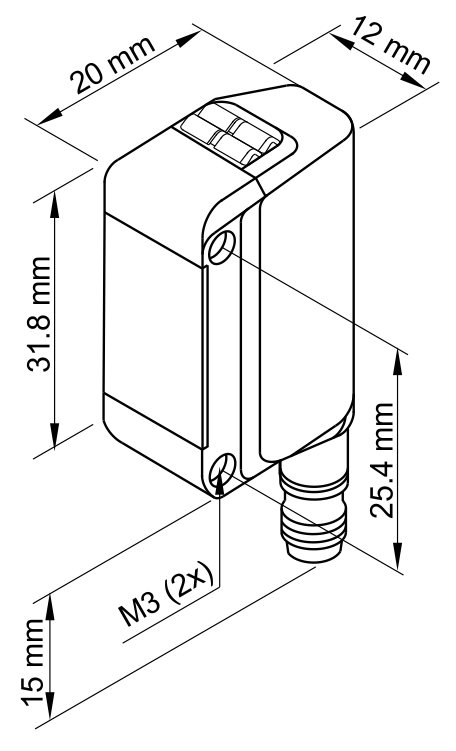

| Dimensões |
|
| Passe o mouse para ampliar figura |
| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |

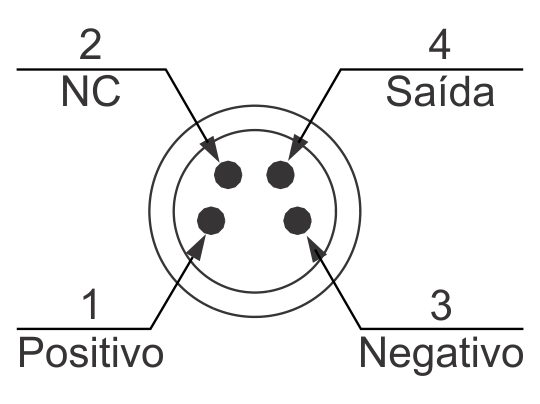

| Conector |
|
| Passe o mouse para ampliar figura |
OS300-CXP-PN-V84
| Características técnicas | |||
| Partnum | 5000009098 | ||
| Linha | CXP | ||
| Sistema | Fotosensor | ||
| Fabricante | Sense | ||
| Objeto detectável | opaco, translúcido | ||
 Acessórios | |||
| Acessórios opcionais | suporte MS-CX2-1, conector PL-V84D/2 | ||
| Nota | não inclusos, pedir separadamente | ||
| Características Elétricas | |||
| Tempo de resposta | <2,5 ms | ||
| Tensão de alimentação | 10 a 30Vcc | ||
| Ripple | 10 % | ||
| Corrente de consumo | < 23 mA | ||
| Características Mecânicas | |||
| Distância sensora | 32 mm a 300 mm | ||
| Alvo padrão | papel branco 200x200 mm | ||
| Histerese | 15% máximo | ||
| Repetibilidade | ≤ 10 mm | ||
| Zona morta | 10 mm | ||
| Conexão Elétrica | |||
| Conexão | conector M8 4 pinos | ||
| Dados da Saída | |||
| Configuração da saida | PNP/ NPN | ||
| Modo de operação | light / dark | ||
| Corrente máxima de comutação | 100 mA | ||
| Proteção de saida | curto-circuito e inversão | ||
| Queda de tensão no sensor (carga energizada) | < 2 V | ||
| Ajuste de sensibilidade | magnético | ||
| Dados ópticos | |||
| Imunidade a luz solar | 10.000 lux (frontal) | ||
| Imunidade a luz incandescente | 10.000 lux (frontal) | ||
| Luz emitida | Infravermelha | ||
| Invólucro | |||
| Temperatura de operação | -5°C a +55°C | ||
| Grau de proteção | IP65, IP66, IP67 | ||
| Invólucro | PBT e lentes em acrílico | ||
| Peso | ~ 9g | ||
| Sinalização | |||
| Sinalização de saida | led amarelo | ||
| Sinalização de estabilidade | led verde | ||
