/ Sensores Magnéticos para Cilindros Pneumáticos

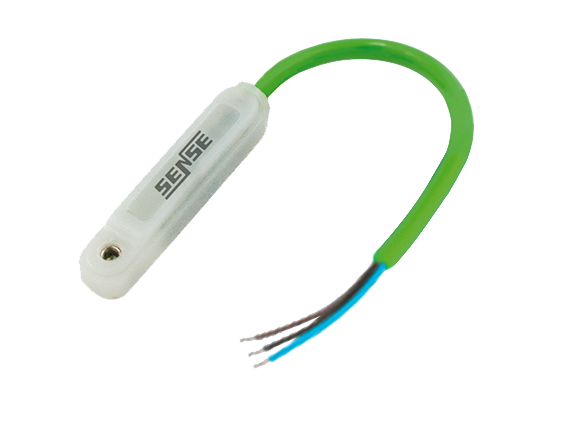

| Modelo |
|
| Passe o mouse para ampliar figura |

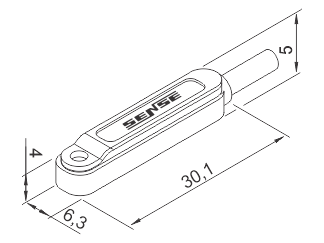

| Dimensões |
|
| Passe o mouse para ampliar figura |
| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |
PSH-S6350-RD-PU-Ex
| Características técnicas | |||
| Partnum | 5000008555-SE | ||
| Aplicação | cilindros pneumáticos | ||
| Detecção | sem contato direto | ||
| Altura | 5,0mm | ||
 Características Elétricas | |||
| Corrente de consumo | <2 mA | ||
| Corrente máxima de comutação | 0,5 A | ||
| Tensão Máxima de Comutação | 127 Vca / 175 Vcc | ||
| Potência Máxima | 10 W | ||
| Conexão Elétrica | |||
| Conexão elétrica | cabo em poliuretano | ||
| Número de fios | 3 fios | ||
| Comprimento do cabo | 2 metros | ||
| Dados de Saída | |||
| Configuração de saída | Reed | ||
| Tipo de saída | NA+NF | ||
| Invólucro | |||
| Material do invólucro | policarbonato + TiO2 | ||
| Grau de proteção | IP66, IP67 | ||
| Temperatura de operação | -20°C a +60°C | ||
| Proteção Ex | Ex tb / Ex ec | ||
| Marcação | Ex tb IIIC T100 °C Db IP66/IP67 / Ex ec IIC T5 Gc IP66/IP67 | ||
| Torque máximo | 0,1 Nm | ||
| Peso | 36 g | ||
| Marcação | |||
| Certificado | IEx 17.0131X | ||
| Validade | 03/09/2024 | ||
| para gás e vapor inflamável | Ex ec IIC T5 Gc IP66/IP67 | ||
| para poeira combustível | Ex tb IIIC T100°C Db IP66/IP67 | ||
| OBSERVAÇÕES | |||
| Montagem direta em cilindros tipo T-Slot. Para outros tipos de cilindro, utilize suporte de fixação fornecido separadamente. | |||
