| Características técnicas |
| Substituído por |
D3RF-TN |
| Part Number Substituto |
5000009064 |
| Partnum |
5000005850 |
| Série |

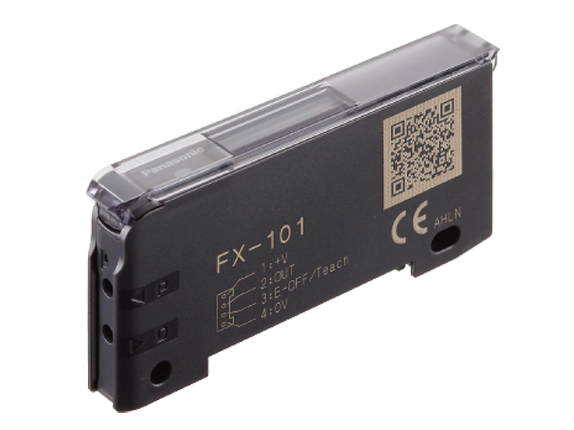

FX-100 |
| Tipo |
Amplificadores eletrônicos |
| Fabricante |
Panasonic |
 Características Elétricas |
| Tensão de alimentação |
12 a 24Vcc |
| Ripple |
10 % |
| Corrente de consumo |
<35 mA |
| Características Mecânicas |
| Fixação da fibra |
Encaixe com trava |
| Fixação |
Trilho Din 35 mm |
| Distância sensora |
Depende do cabo de fibra optica utilizado |
| Peso |
15 g |
| Conexão Elétrica |
| Conexão |
Conector com cabo de 2 metros |
| Número de fios |
4 fios |
| Dados da Saída |
| Timer |
ON delay/ OFF delay/ 1 a 1000ms |
| Tipo de saida |
NPN |
| Corrente máxima de saida |
100 mA |
| Proteção de saida |
Curto-circuito e inversão de polaridade |
| Queda de tensão na saida |
<1 V |
| Dados ópticos |
| Luz emitida |
Vermelha |
| Imunidade a luz solar |
10.000 lux |
| Imunidade a luz incandescente |
3.000 lux |
| Invólucro |
| Invólucro |
ABS |
| Grau de proteção |
IP 65 |
| Temperatura de trabalho |
-10°C a +55°C |
| Programação |
| Sistema de ajuste |
Teaching com botões de On e OFF |
| Programação do timer |
Através do menu |
| Programação de saida |
Light - dark |
| Tipo de ajuste |
Via botão |
| Indicação de ajuste |
Display duplo 4 digitos verde/vermelho |
| Sinalização |
| Sinalização de saida |
Led laranja |
