/ Sensor Amplificador BRF Eco para Fibras
| Modelo |
|
| Passe o mouse para ampliar figura |

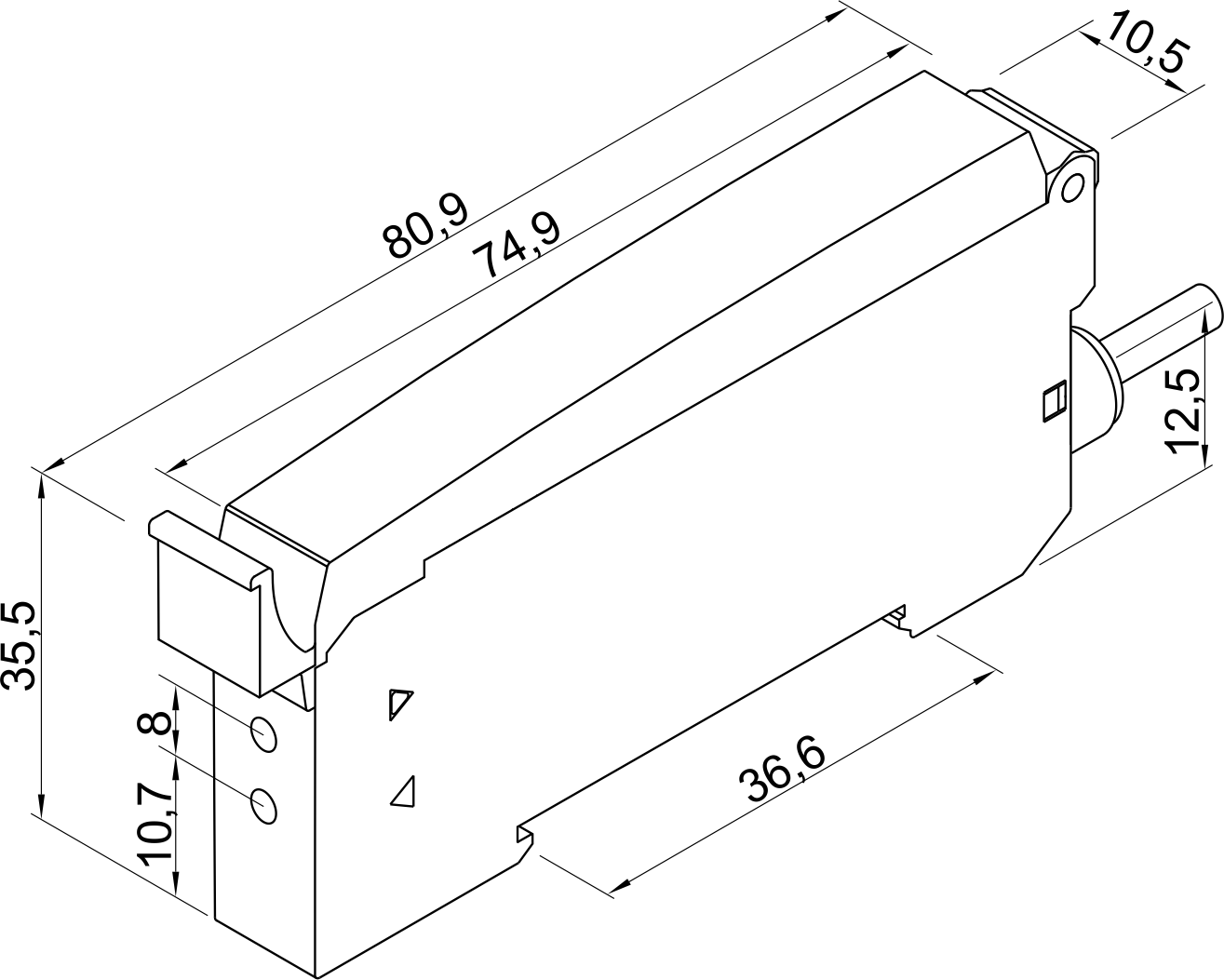

| Dimensões |
|
| Passe o mouse para ampliar figura |

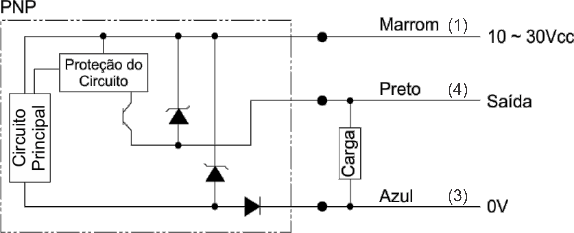

| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |
BRF-P
| Características técnicas | |||
| Partnum | 5000008203 | ||
| Série | BRF - Amplificador com potenciômetro | ||
| Distância de detecção | depende da fibra utilizada | ||
| Tempo de aquecimento | 100 ms máximo | ||
| Fabricante | Optex | ||
 Características Elétricas | |||
| Tensão de alimentação | 10 - 30 Vcc ±10% | ||
| Corrente de consumo | 25 mA @ 30 Vcc | ||
| Resistência de isolamento | min. 20MΩ/DC500V | ||
| Proteção do circuito | sobrecorrente (saída), inversão de polariadade e curto-circuito (alimentação) | ||
| Dados de saída | |||
| Tipo de saída | PNP | ||
| Tempo de resposta | 250 µs | ||
| Capacidade de chaveamento | 30Vcc/ 100 mA | ||
| Dados ópticos | |||
| Fonte de luz | LED vermelho | ||
| Imunidade a luz solar | 10.000 lux | ||
| Imunidade a luz incandescente | 3.000 lux | ||
| Invólucro | |||
| Temperatura de operação | -25°C a +55°C | ||
| Umidade de operação | 35 - 85% | ||
| Resistência à vibração | 10 - 55Hz, 1,5mm | ||
| Resistência à choque | 500m/s2 | ||
| Grau de proteção | IP66 | ||
| Material do invólucro | PBT G10 | ||
| Material da tampa | PC | ||
| Peso | 70 g | ||
| Conexão | cabo 2 metros - 3 fios | ||
| Programação | |||
| Ajuste de sensibilidade | via potenciômetro de 10 voltas | ||
| Modo de operação | Light ON/ Dark ON selecionável | ||
| Timer | OFF delay - 40 ms | ||
| Sinalização | |||
| Sinalização de saída | LED laranja | ||
| Sinalização de estabilidade | LED verde | ||
