/ Sensores Capacitivos Tubulares M30
| Modelo |
|
| Passe o mouse para ampliar figura |
| Dimensões |
|
| Passe o mouse para ampliar figura |

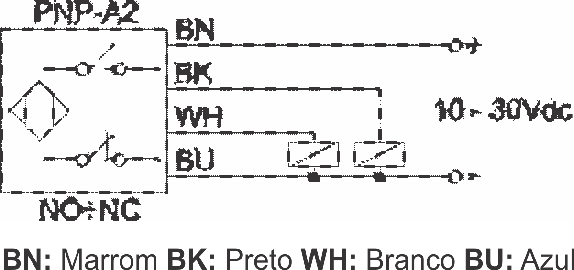

| Diagrama de Conexões |
|
| Passe o mouse para ampliar figura |
CS20-30GI70-A2-J-Ex
| Características técnicas | |||
| Partnum | 5000000995 | ||
| Aplicação | Áreas industriais comuns ou Atmosferas com poeiras combustíveis | ||
 Características Elétricas | |||
| Tensão de alimentação | 10 a 30 Vcc | ||
| Ripple | 10 % | ||
| Corrente De Consumo | <10 mA | ||
| Características Mecânicas | |||
| Diâmetro | M30 | ||
| Distância sensora | 20 mm (ajustável) | ||
| Distância operacional | 14,4 mm (ajustável) | ||
| Alvo padrão | 60x60 mm | ||
| Histerese | 10 a 20 % | ||
| Repetibilidade | <0,01 mm | ||
| Montagem | Não embutida | ||
| Opções de cabo | PU | ||
| Peso | 195 g | ||
| Tipo de rosca | M30 x 1,5mm | ||
| Conexão Elétrica | |||
| Número de fios | 4 fios | ||
| Conexão elétrica | Cabo | ||
| Opções de comprimento de cabo | PVC 6 m PVC 10 m PVC 15 m PVC 20m PVC 25 m |
||
| Comprimento do cabo | 2 m PVC | ||
| Dados da Saída | |||
| Frequência de comutação máxima | 10 Hz | ||
| Configuração elétrica | CC - PNP | ||
| Tipo de contato | NA + NF | ||
| Proteção de saida | Curto-circuito e inversão | ||
| Corrente máxima de comutação | 200 mA | ||
| Queda de tensão no sensor (carga energizada) | <2 V | ||
| Ajuste da sensibilidade | Potenciômetro 20 voltas | ||
| Invólucro | |||
| Grau de proteção uso geral | IP 67 | ||
| Temperatura de operação uso geral | -25°C a +70°C | ||
| Invólucro | Metálico roscado | ||
| Grau de proteção Ex | IP65 | ||
| Temperatura de operação Ex | - 5 °C a + 70 °C | ||
| Proteção Ex Poeira | Ex tb - proteção por invólucro | ||
| Marcação Poeira | Ex tb IIIC T100 ºC Db IP65 | ||
| Comprimento do tubo | 70 mm | ||
| Sinalização | |||
| Sinalização | Led traseiro | ||
| Marcação | |||
| Certificado | CEPEL 16.2415X | ||
| Validade | 16/05/2027 | ||
| para poeira combustível | Ex tb IIIC T100°C Db IP65 | ||
